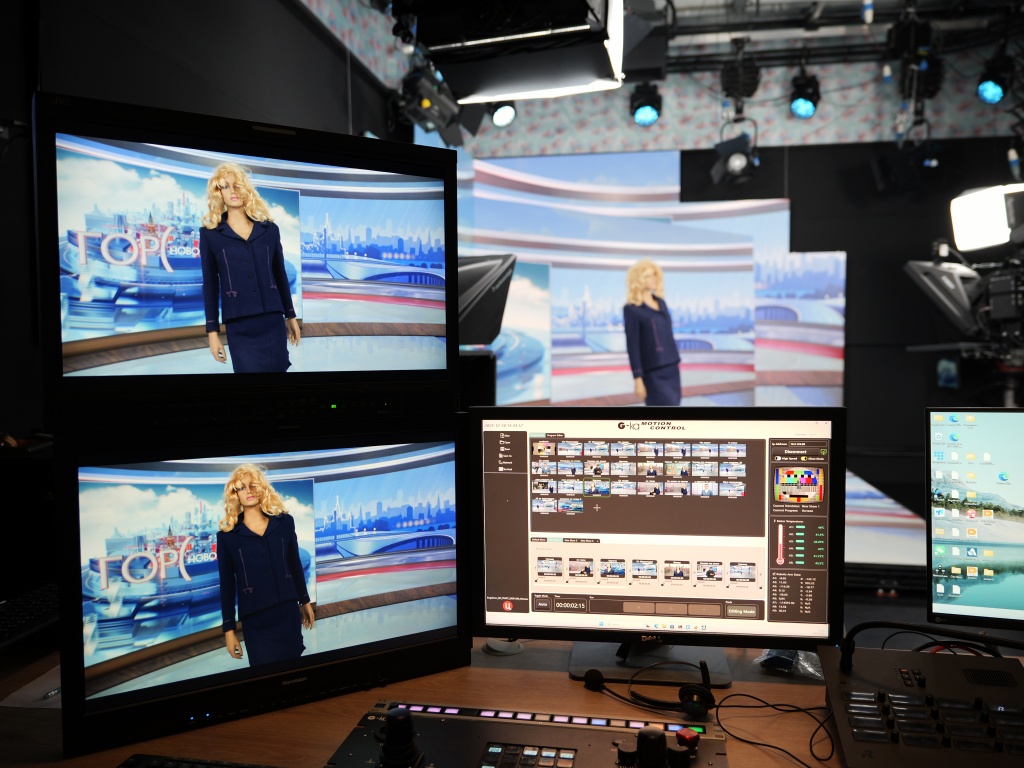

Завершён масштабный перевод телевизионного производства компании «ТВ Центр» на IP-технологии. В единую сеть объединены студийные и внестудийные технические ресурсы телекомпании, участвующие во внутреннем телеобмене между всеми аппаратными телецентра. Одним из первых в России реализован проект, в результате которого телевизионное производство федерального канала осуществляется по протоколу SMPTE ST2110.

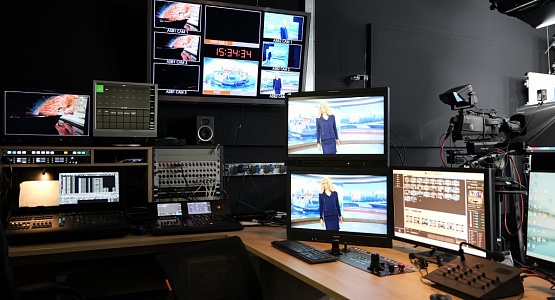

Проведены работы по модернизации сети телеобмена для технического комплекса телекомпании «ТВ Центр». Главной особенностью проекта стало применение технологий и оборудования, работающих по IP-протоколу ST2110. Все аппаратные и студии телекомпании поэтапно интегрированы в единую IP-инфраструктуру в рамках крупного многоэтапного проекта.
Для передачи, коммутации и доставки всех необходимых сигналов до потребителей применены технологии IP и сети Ethernet 100 GbE. В качестве транспортных протоколов используется основной стандарт SMPTE ST 2110-20/-30/40 и протокол NMOS для управления некомпрессированными аудио- и видеопотоками IP.

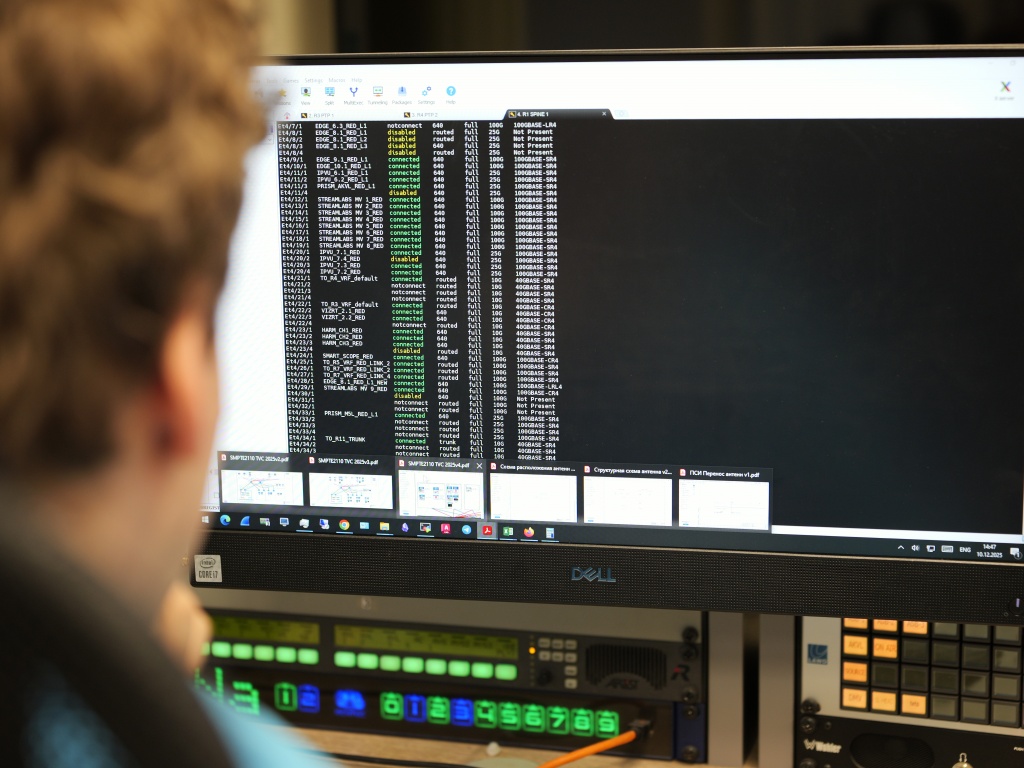

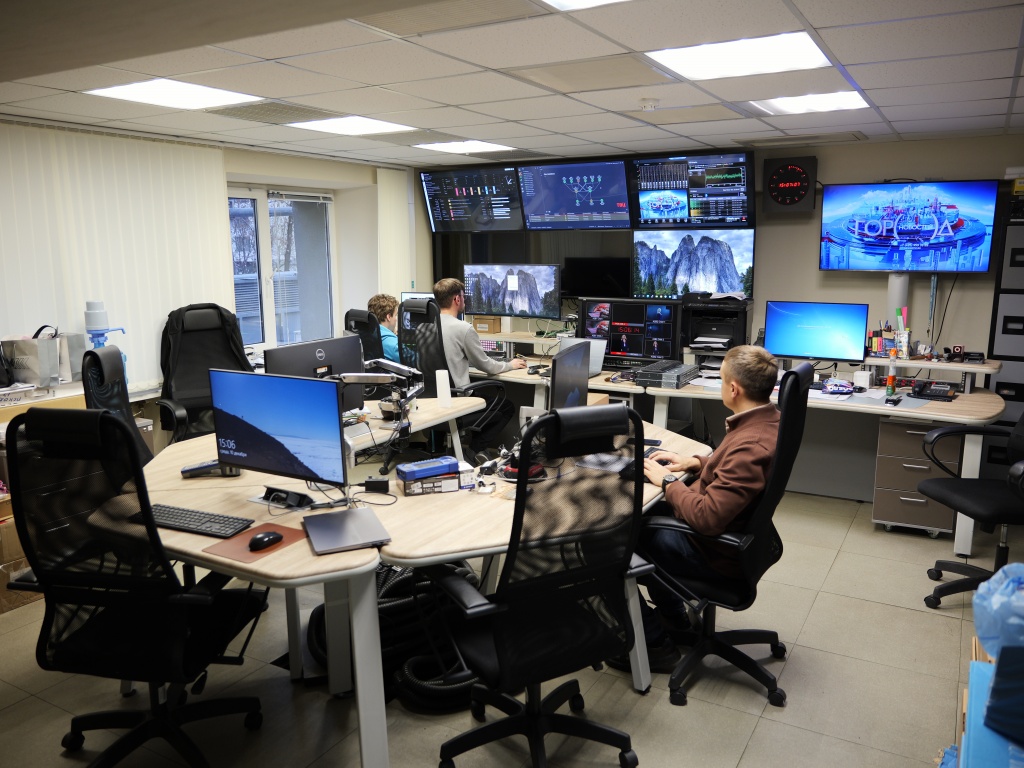

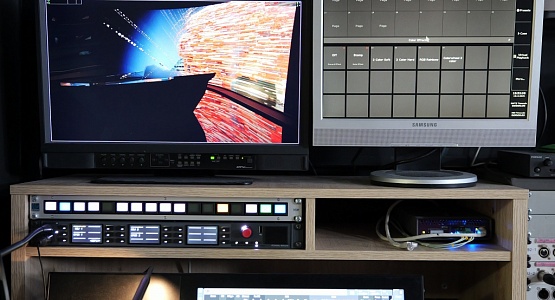

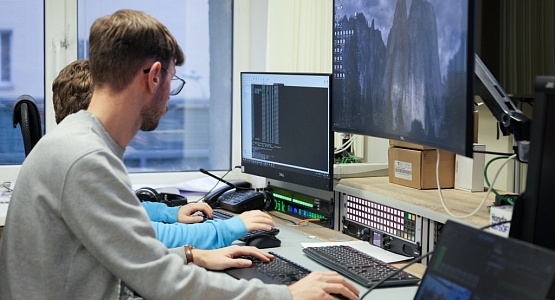

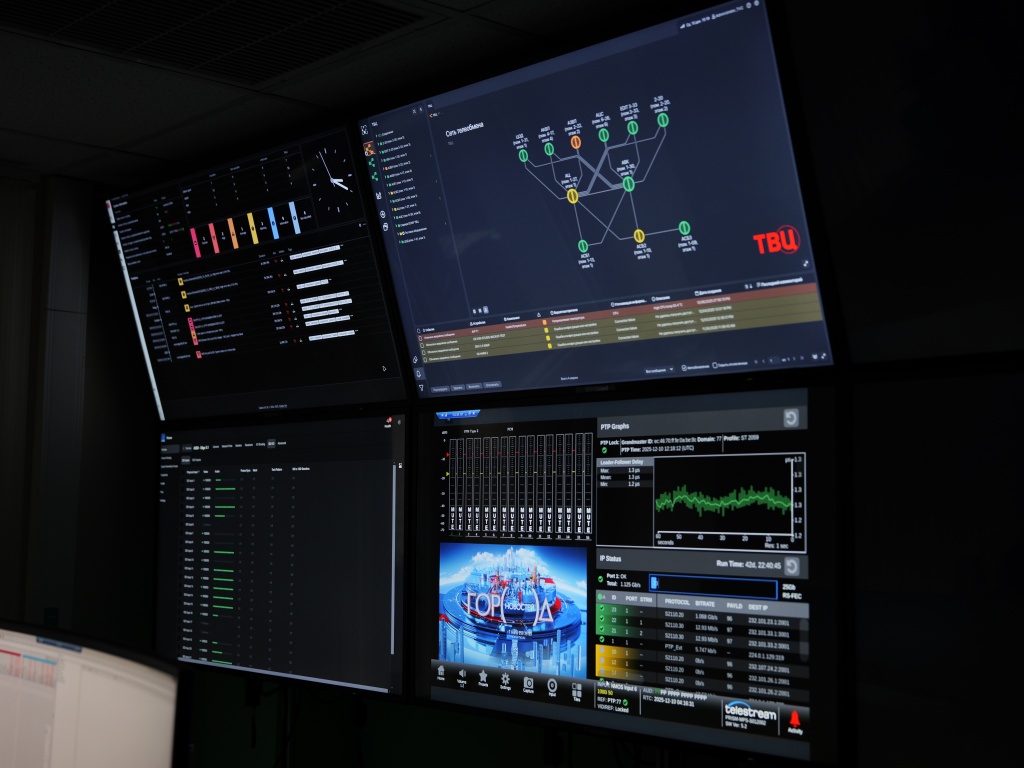

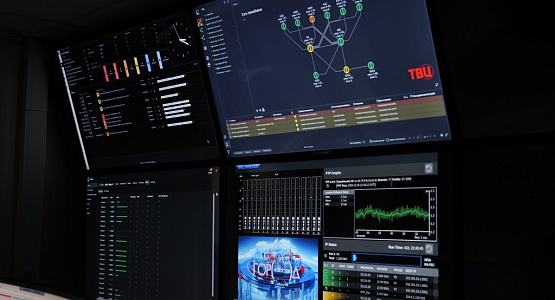

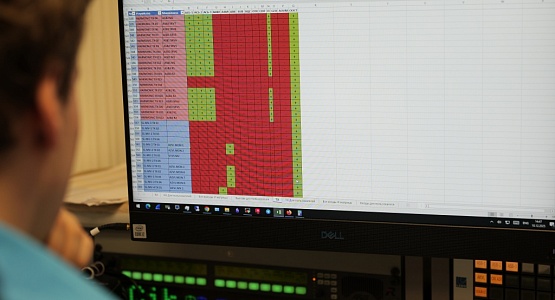

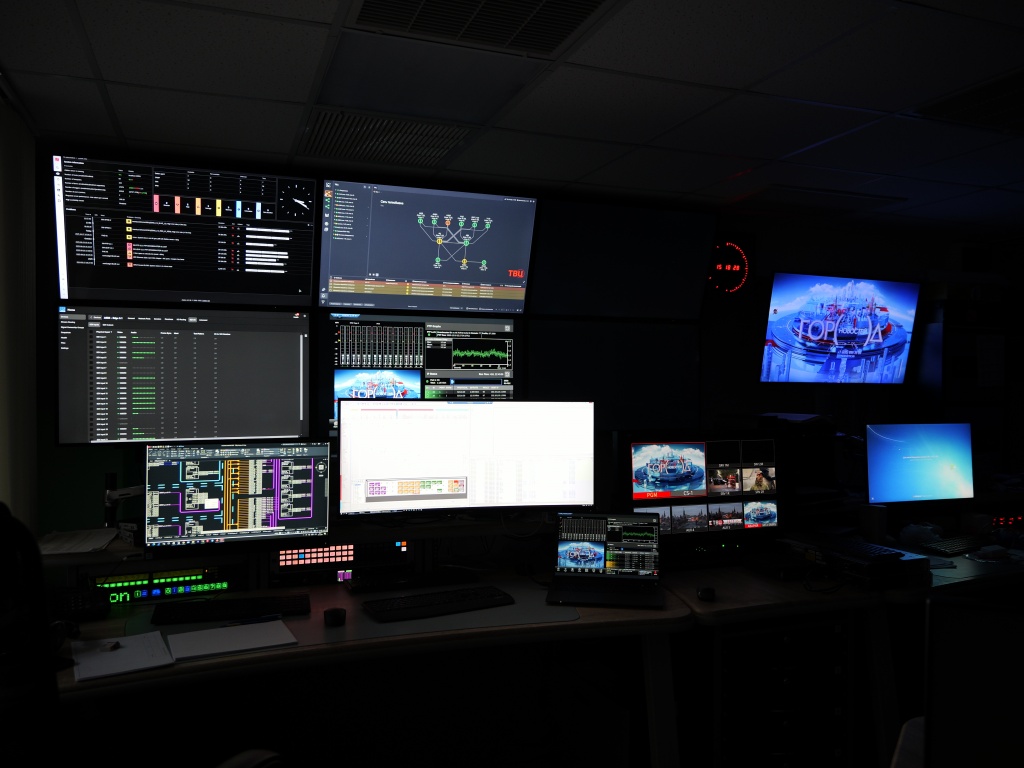

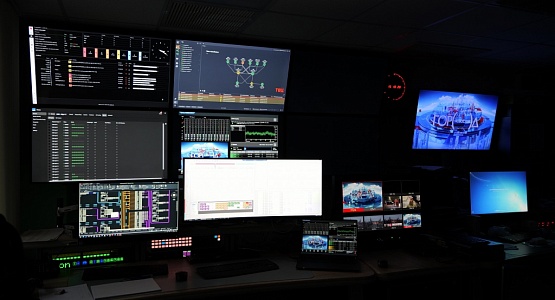

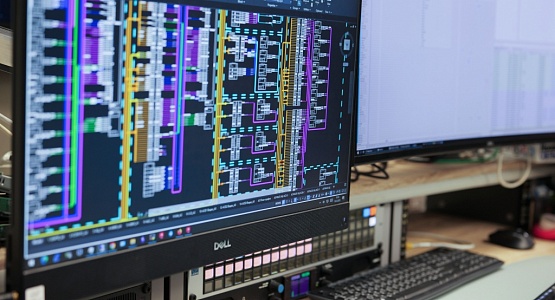

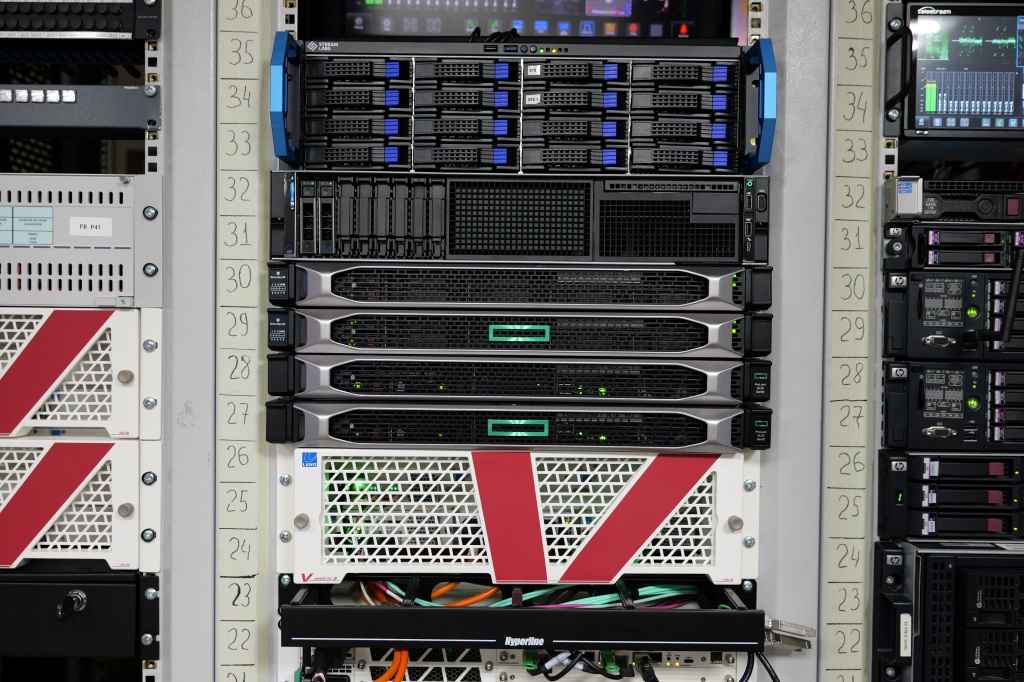

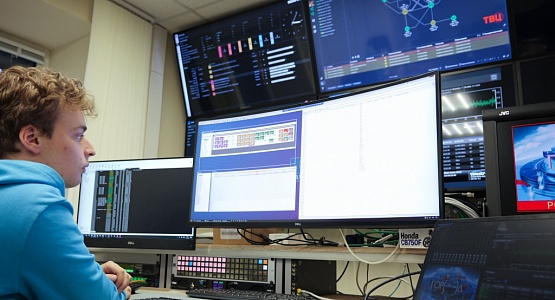

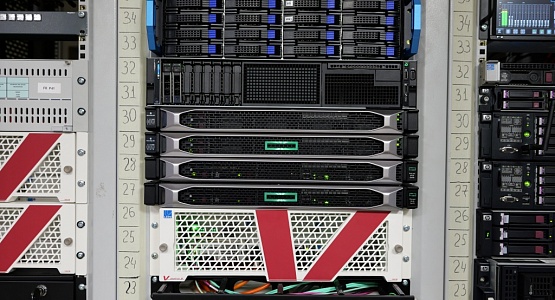

Установлена центральная матрица коммутации по топологии Leaf-Spine (4+4), благодаря чему в студии ТВЦ построена распределенная сеть. Внедрена система оркестрации и управления центральной матрицей, включая панели управления на рабочих местах. Интегрированы системы преобразования, мониторинга и инструментального контроля видео- и аудиосигналов

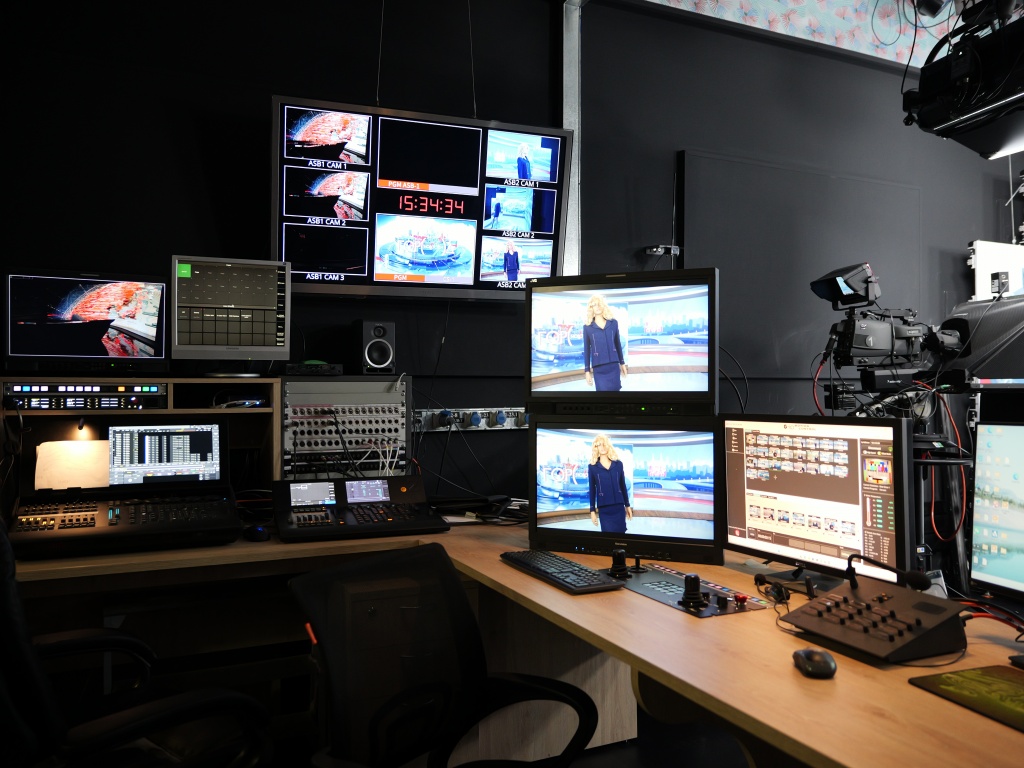

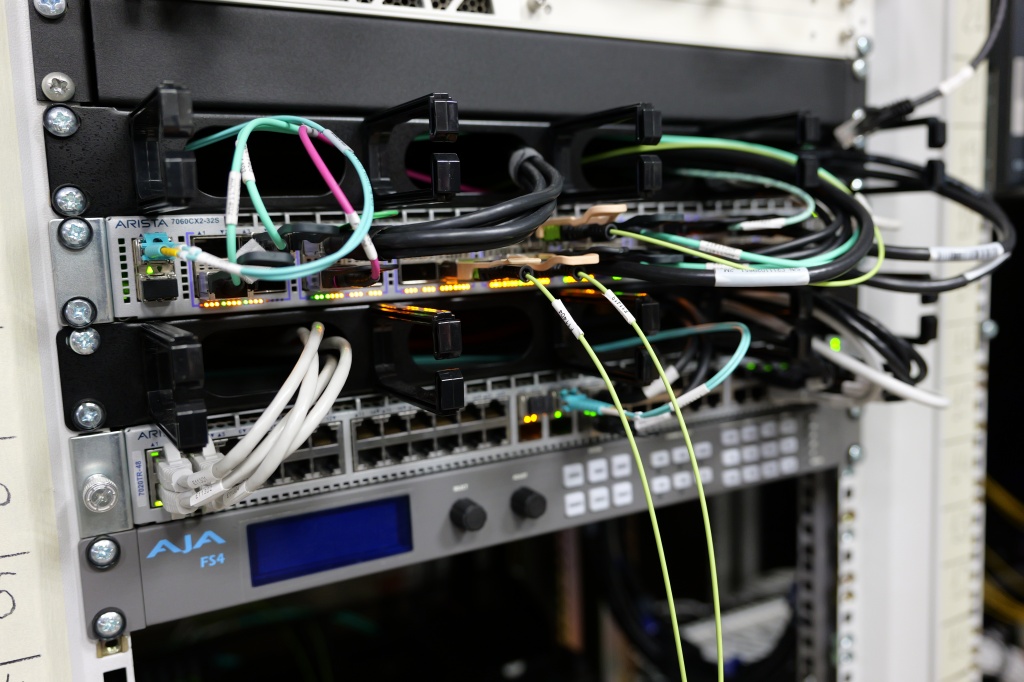

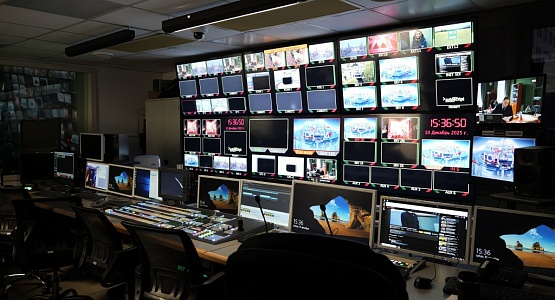

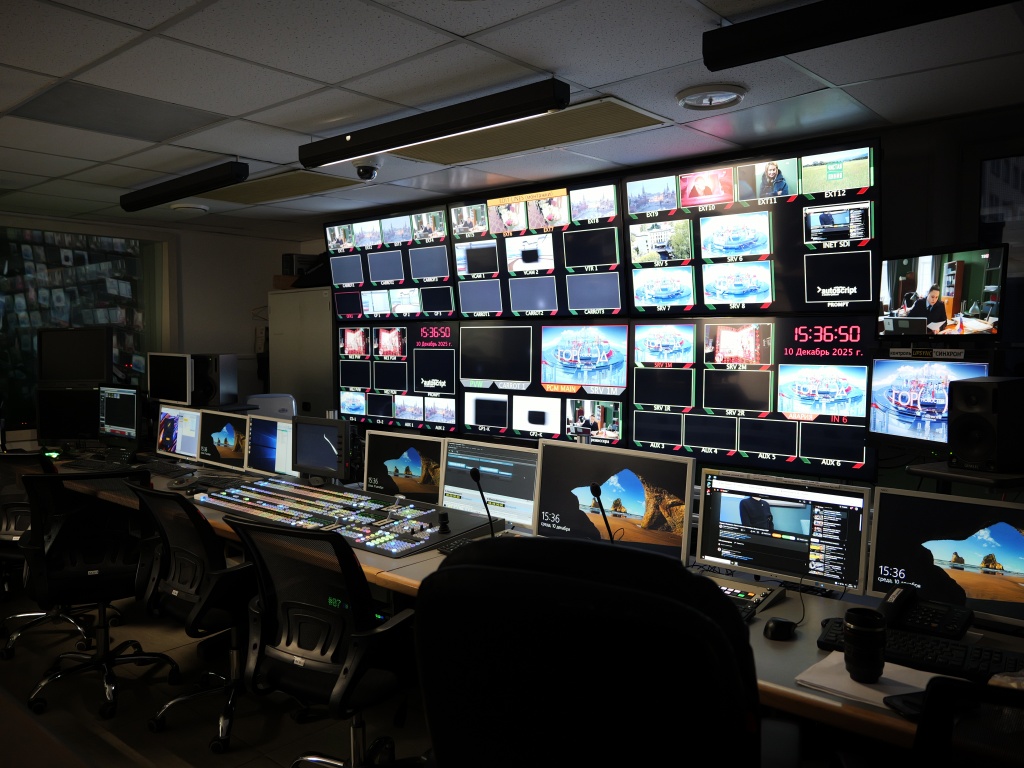

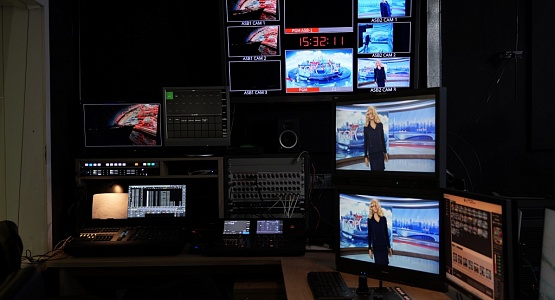

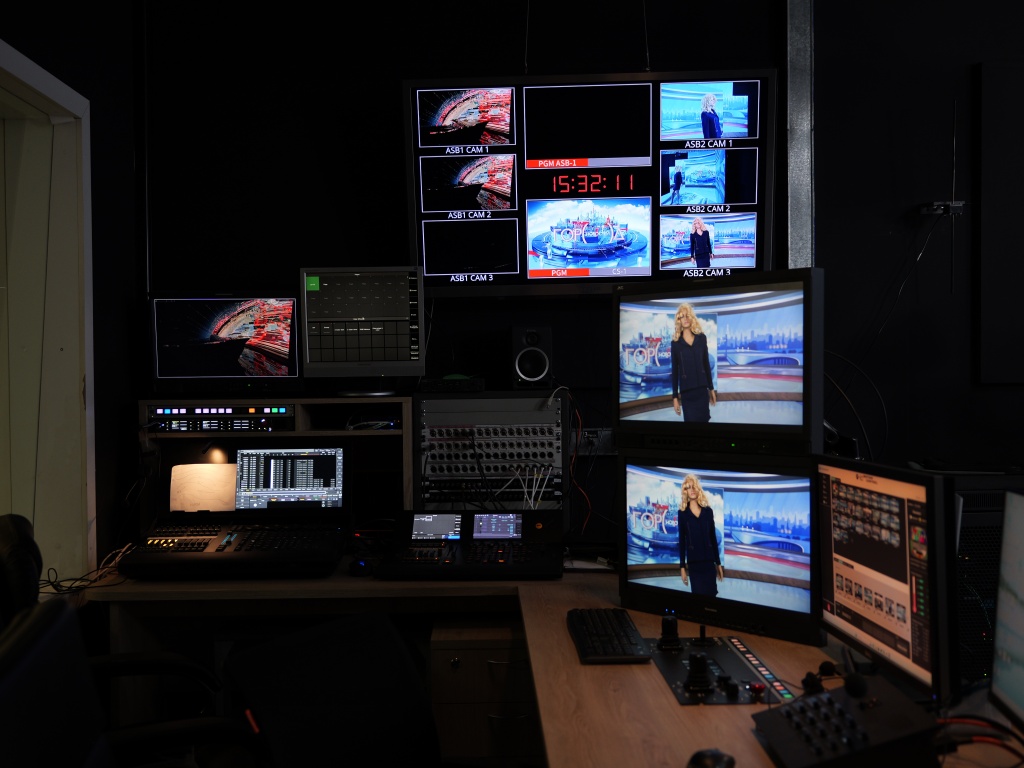

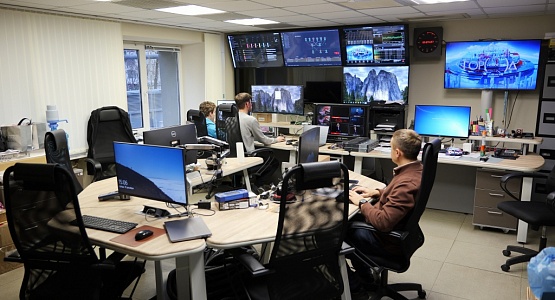

Сеть на базе технологий ST 2110 объединяет все аппаратные и студии телеканала «ТВ Центр». Архитектура сети Leaf-Spine построена на базе коммутаторов Arista в режиме BoundaryClock. Переведены на работу с помощью обмена IP-сигналами порядка десяти аппаратных:
• Три АСБ
• АВК – аппаратно-вещательный комплекс
• РВК – резервный вещательный комплекс
• АКВЛ – аппаратная коммутации внешних линий
• АЦС – аппаратная цифрового сжатия
• АЗВЛ – аппаратная записи внешних линий
• АСС – аппаратная спутниковой связи
• АВМ – аппаратная видеомонтажа

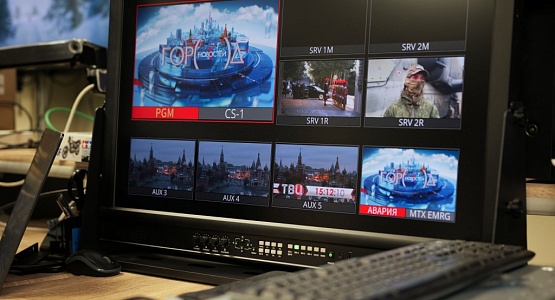

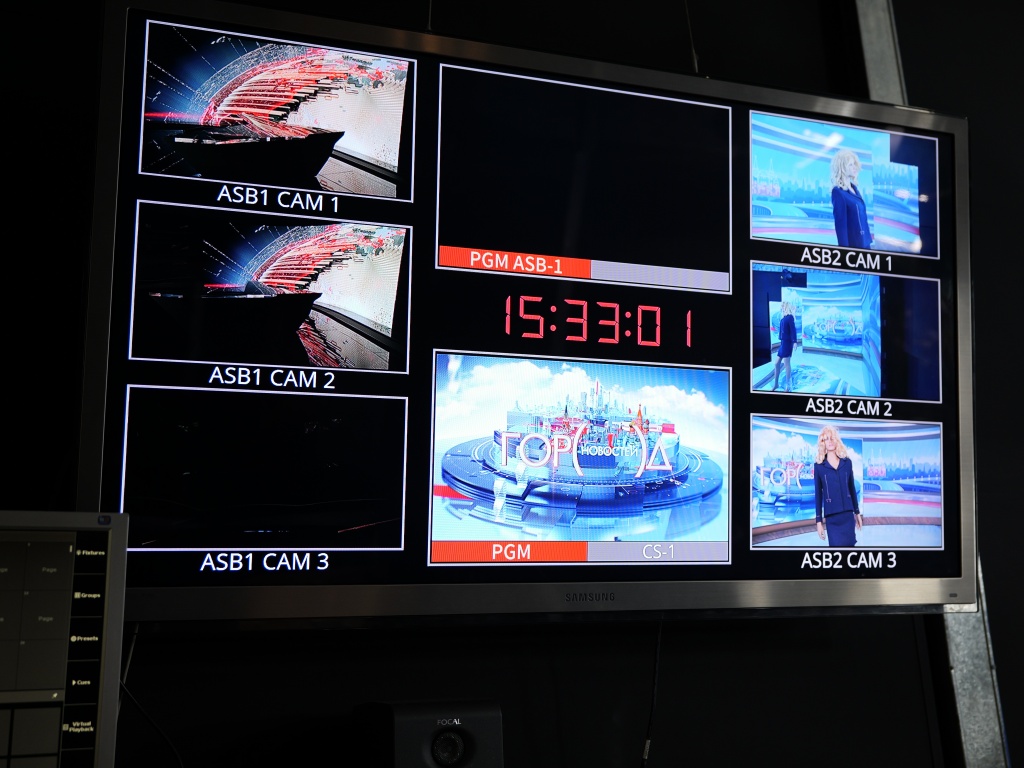

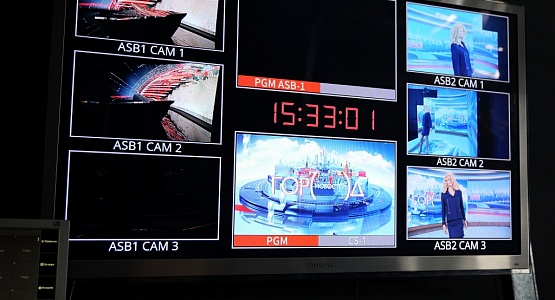

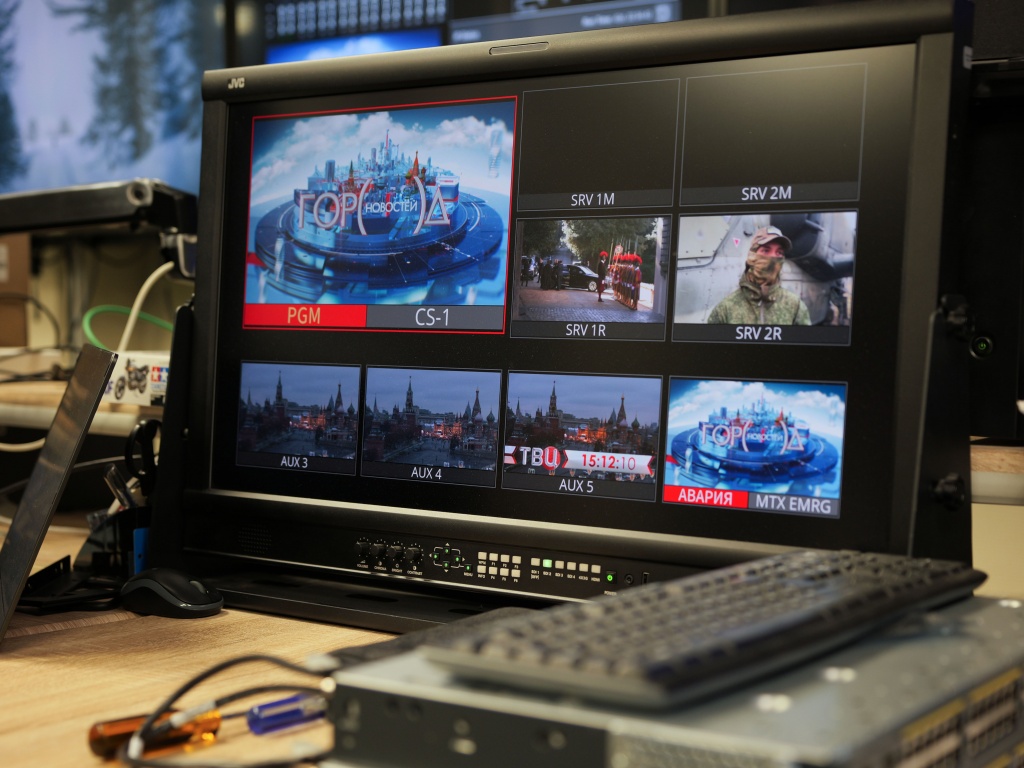

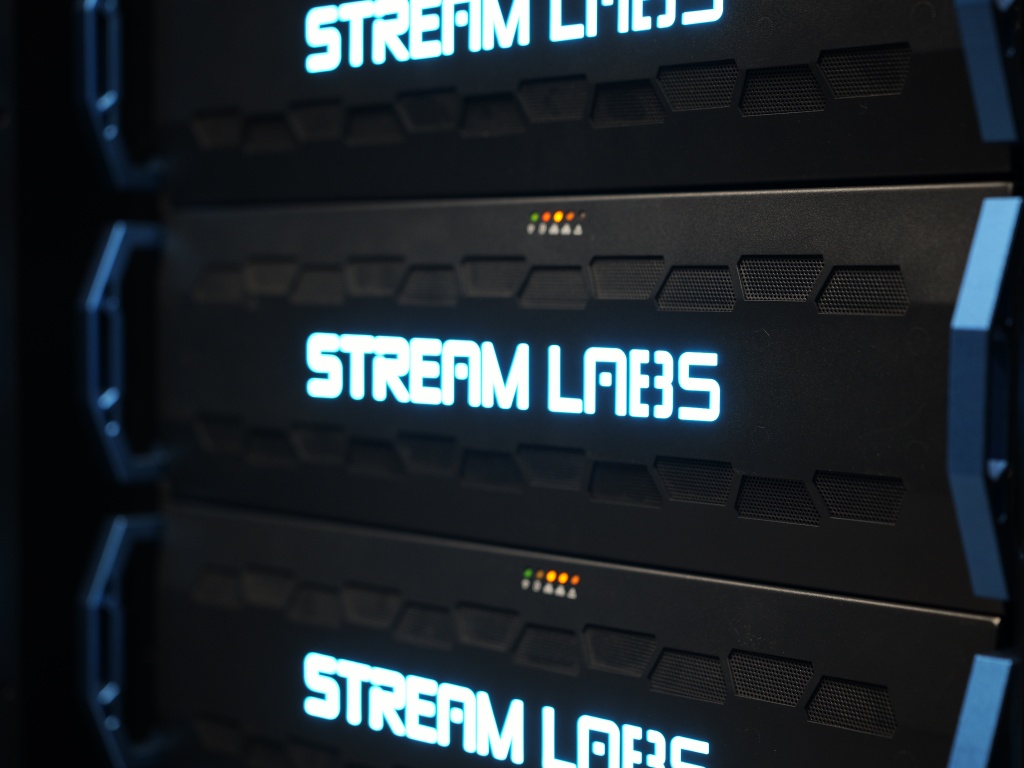

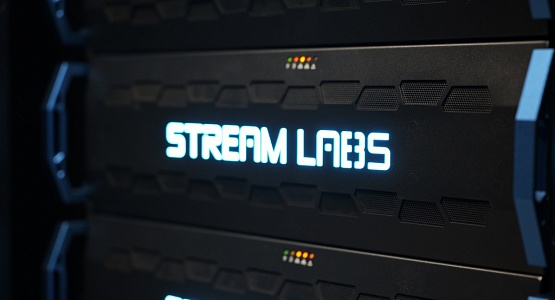

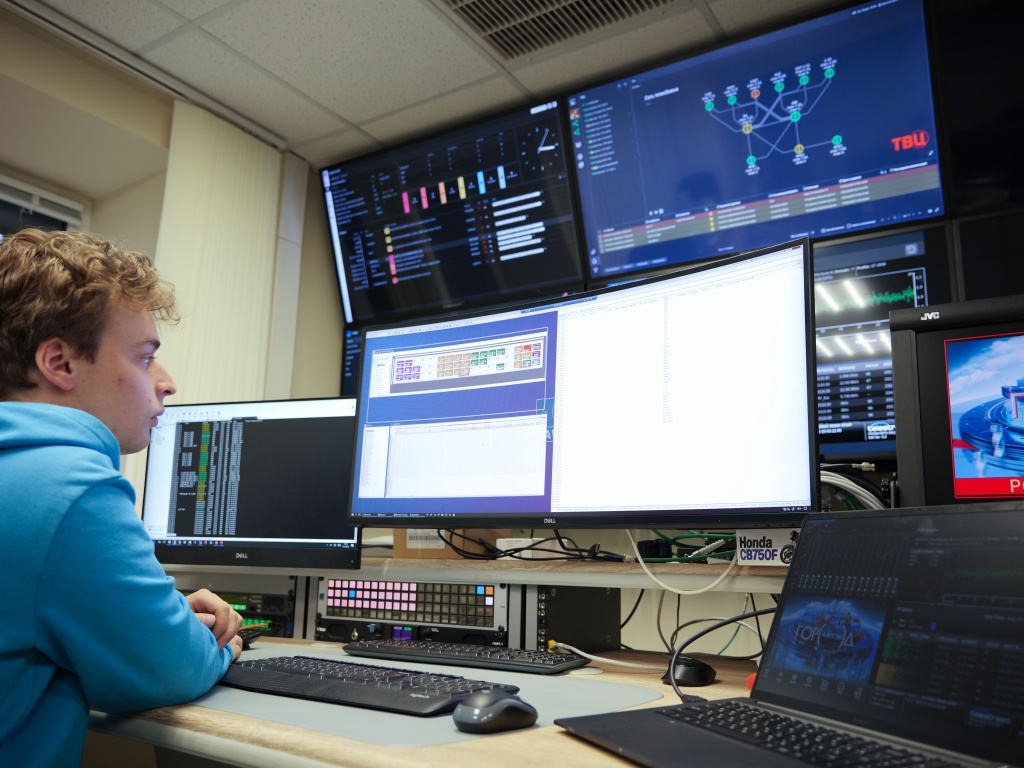

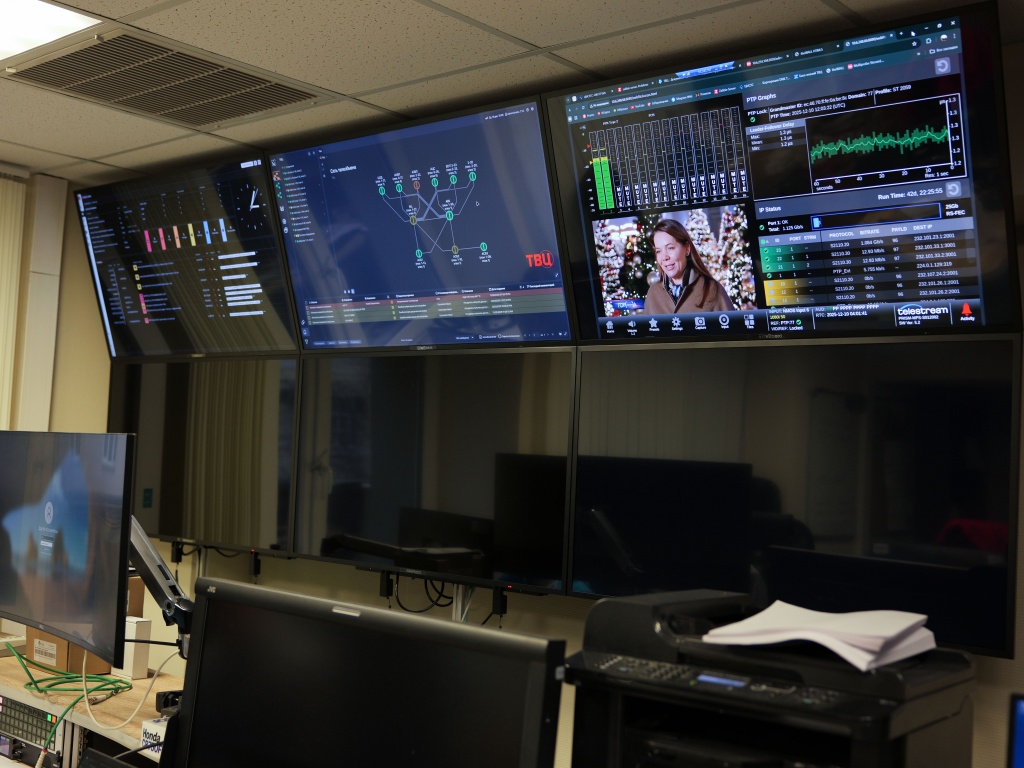

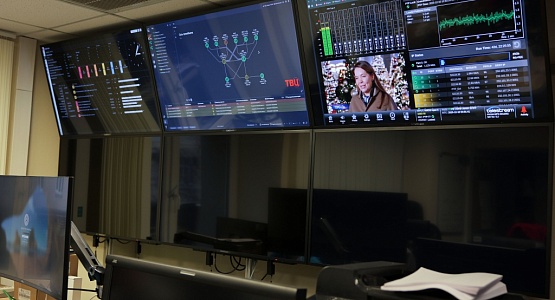

Система многоканального мониторинга почти на всех этапах проекта была реализована на основе российского продукта Stream Labs Multiprobe. Распределенный полиэкранный процессор с полем коммутации 192х32 обеспечивает комплексную систему проверки качества вещания и контроля инфраструктуры телеканала. Специально для этого проекта производитель дополнил функционал ПО интерфейсами ST 2110, управлением по протоколу NMOS и поддержкой передачи мнемоник и сигналов Tally по протоколу TSL.
Система зонтичного мониторинга сети телеобмена построена на базе отечественного решения ЦИСУСС “NB XT EM” компании «Теком». Система, адаптированная производителем специально под этот проект, обеспечивает единовременный мониторинг 500 объектов. Она позволяет осуществлять диагностику устройств: состояние блоков питания, исправности вентиляторов, нагрузка процессоров оперативной памяти и различных сервисов. Кроме того, система была интегрирована с оркестратором сети, что дало возможность отслеживать статус IP-коммутации любого участка сети телеобмена.
Проложена магистральная волоконно-оптическая и коаксиальная сеть обмена между потребителями/источниками и центральной матрицей.
Благодаря системе оркестрации и управления, которая одинаково хорошо работает как в классических системах SDI, так в новых IP-системах, обеспечен «бесшовный» перевод производства ТВЦ из среды SDI в IP. Для освоения новых технологий «ТВ Центр» проводила для своих сотрудников ряд обучающих мероприятий, таких как базовый курс по стандарту SMPTE ST 2110 «Школы инженеров телевидения» Олега Березина. Это позволило инженерам телекомпании получить специфические знания, позволяющие работать с привычными устройствами в новой IP-инфраструктуре.
Созданная инфраструктура позволяет плавно переместить все имеющиеся ресурсы АСК ТВЦ в IP-среду. Обеспечивается визуальный и объективный (измерительный) контроль коммутируемых сигналов. Кроме того, созданный участок сети телеобмена совместим с существующим оконечным оборудованием, находящимся в эксплуатации. Предусмотрена возможность инкапсуляции и деинкапсуляции сигналов для этого оборудования, а также повышающее / понижающее / перекрестное преобразование, аудиовидеопроцессинг и сетевой мониторинг IP-сигналов.

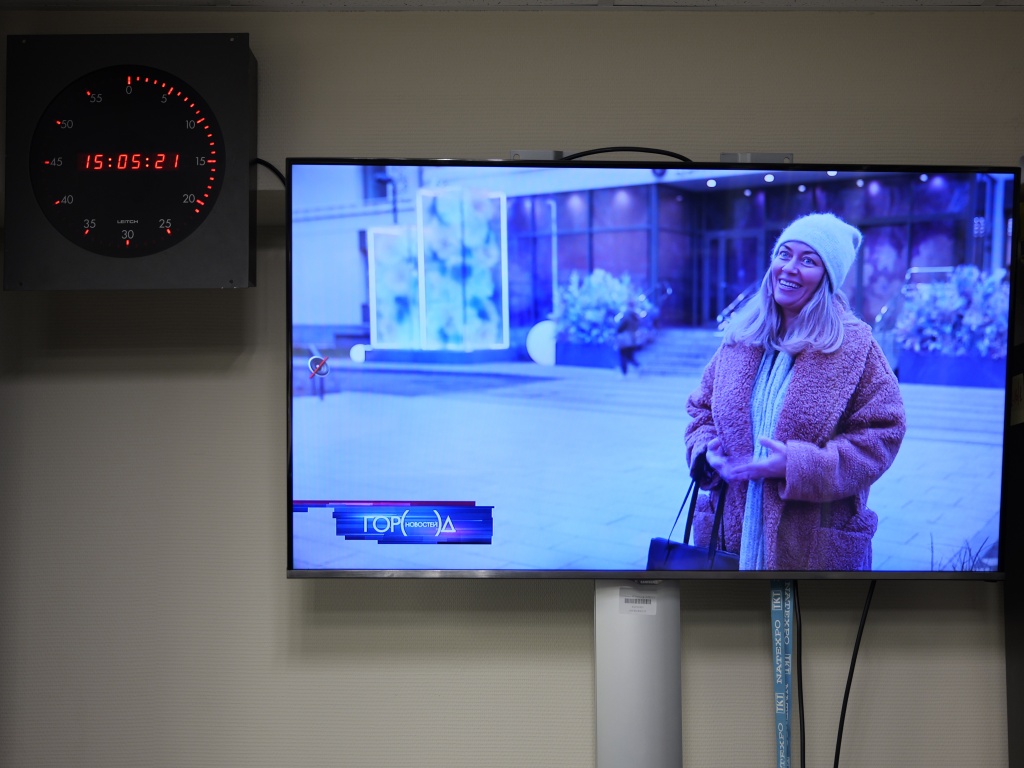

В рамках проекта интегрирована система синхронизации. Основной особенностью внедренных мастер генераторов PTP является наличие локальных атомных часов, обеспечивающих наносекундную точность на протяжении многих месяцев работы комплекса.
IP-технология предлагает высочайший уровень гибкости и эффективности рабочих процессов, а также обеспечивает максимальную надежность и безопасность для производственной и сетевой инфраструктуры телекомпании.
