Организовано медиапространство, где звук, свет и видео, взаимодействуя друг с другом, создают целостное восприятие у зрителей.
Проведен комплекс работ по инсталляции и модернизации систем звукоусиления и постановочного света спортивного комплекса «Самбо-70». Корпорация DNK участвовала в проекте от разработки первоначальной концепции до завершения установки и пусконаладки оборудования.
Имея многолетний опыт, инженеры DNK были хорошо подготовлены к созданию правильного технологического решения. Наши специалисты сразу же приступили к преобразованию объекта в современное место не только для проведения состязаний, но и для мероприятий любого формата.
Звукоусиление
Решая проблему комплексно, мы рекомендовали заказчику полностью переделать 13-летнюю аудиоинфраструктуру комплекса. Старая система просуществовала намного дольше ожидаемого срока службы, и заказчику не имело смысла вкладывать деньги во временное, лоскутное решение. Новая система звукоусиления целиком базируется на активной акустике «Енисей» отечественного производства.

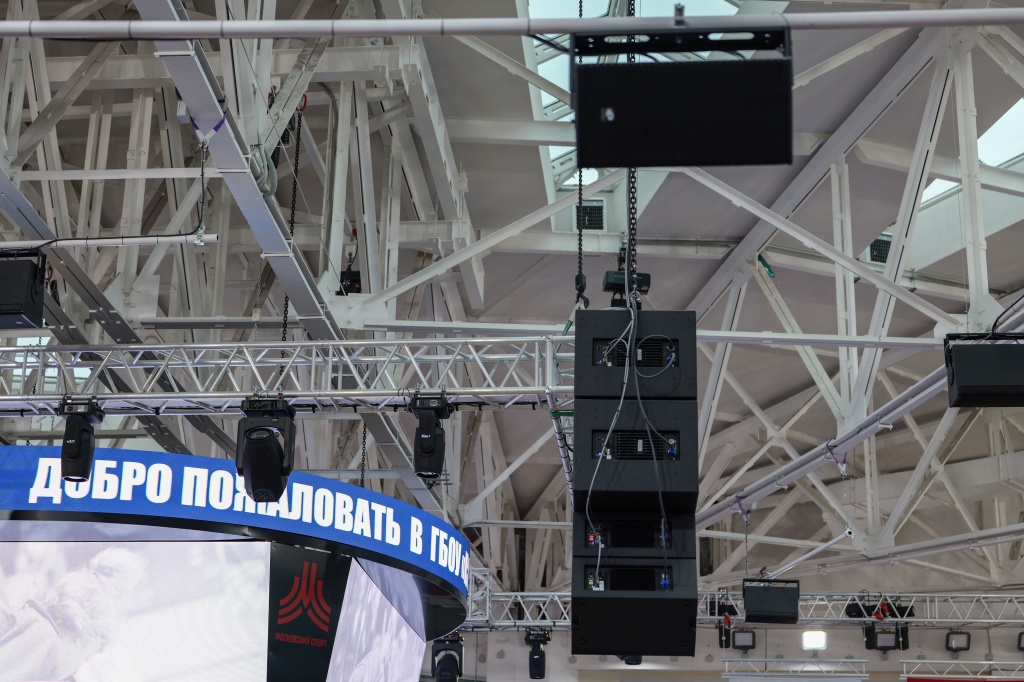

Проведена самая масштабная в стране инсталляция систем «Енисей»: в общей сложности на объекте установлено 95 колонок, включая сабвуферы и два малых стека линейного массива.
Стояла задача улучшить разборчивость речи и музыкальных треков во время мероприятий.

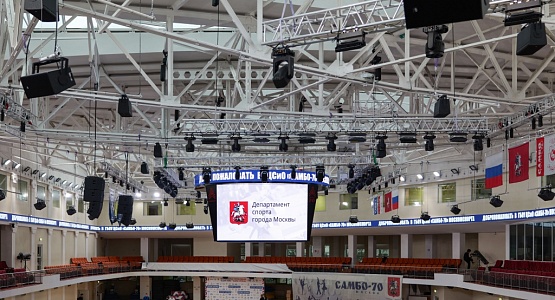

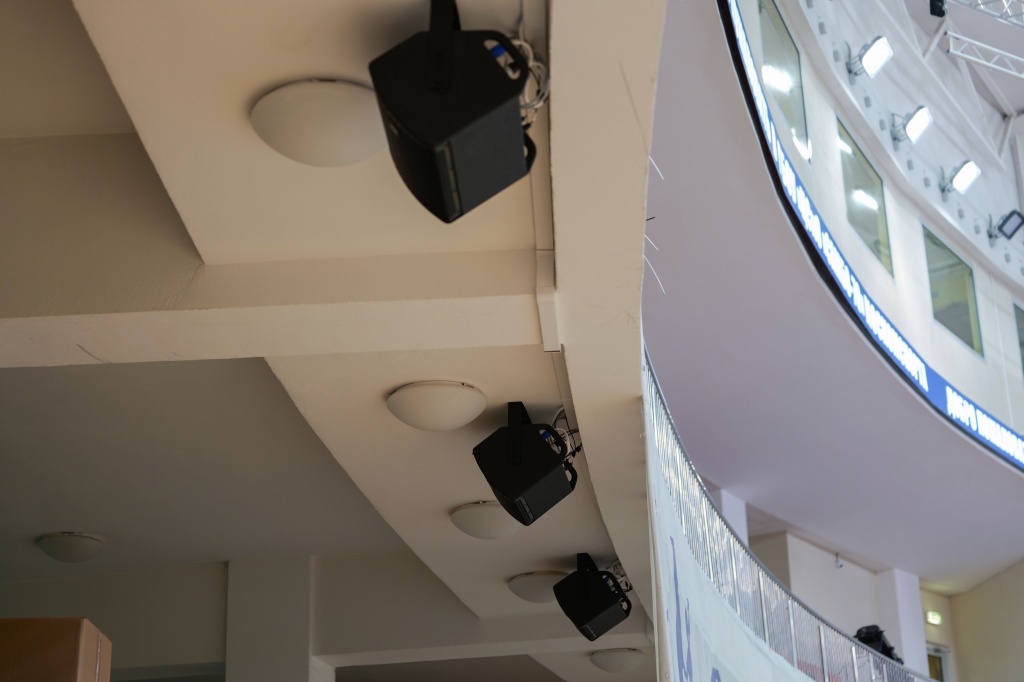

Сложность заключалась в том, что арена «Самбо-70», как и любой другой спортивный объект, имеет сложные архитектурно-акустические характеристики: множественные звуковые отражения создавали звуковой «хаос», делая речь выступающих неразборчивой. Для решения поставленной заказчиком задачи инженерами DNK была реализована концепция распределенной системы озвучивания по секторам, что позволяет разместить АС максимально близко к зрителю и получить удовлетворительный (хороший) результат разборчивости в помещении с очень большим временем реверберации. Решение включает в себя: 47 колонок, направленных вертикально вниз на зону соревнований. Прямо на татами направлено 16 точечных источников звука К 281 МК2. В качестве дозвучки подбалконной зоны смонтирована 31 колонка К 81.

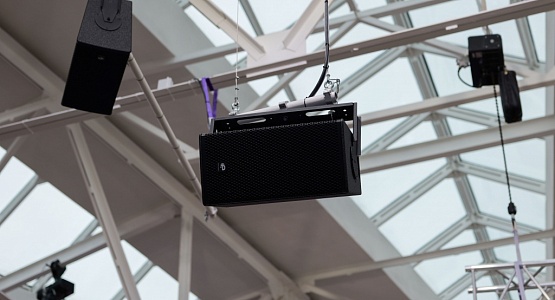

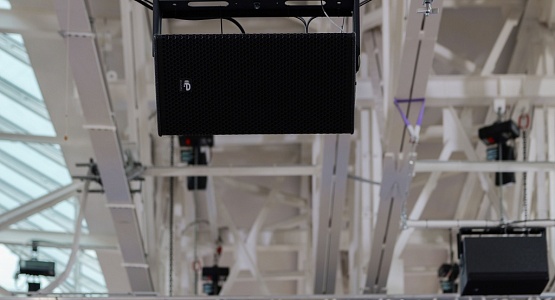

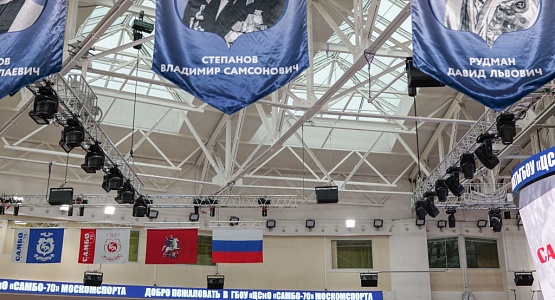

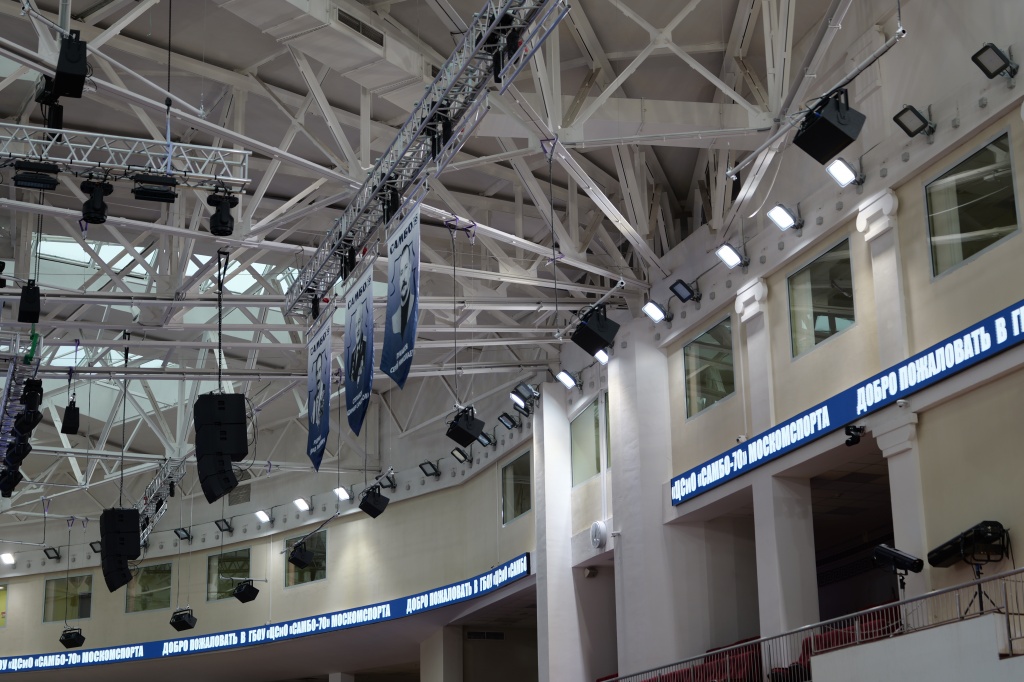

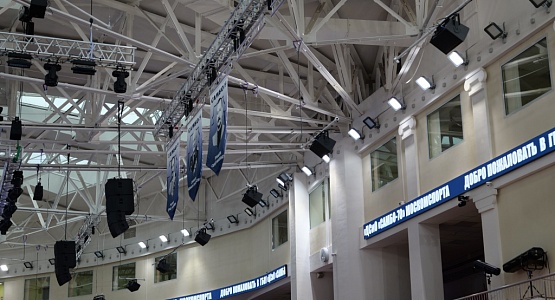

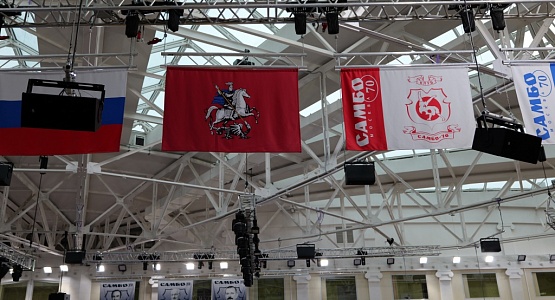

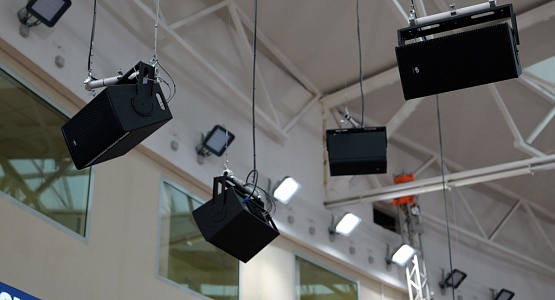

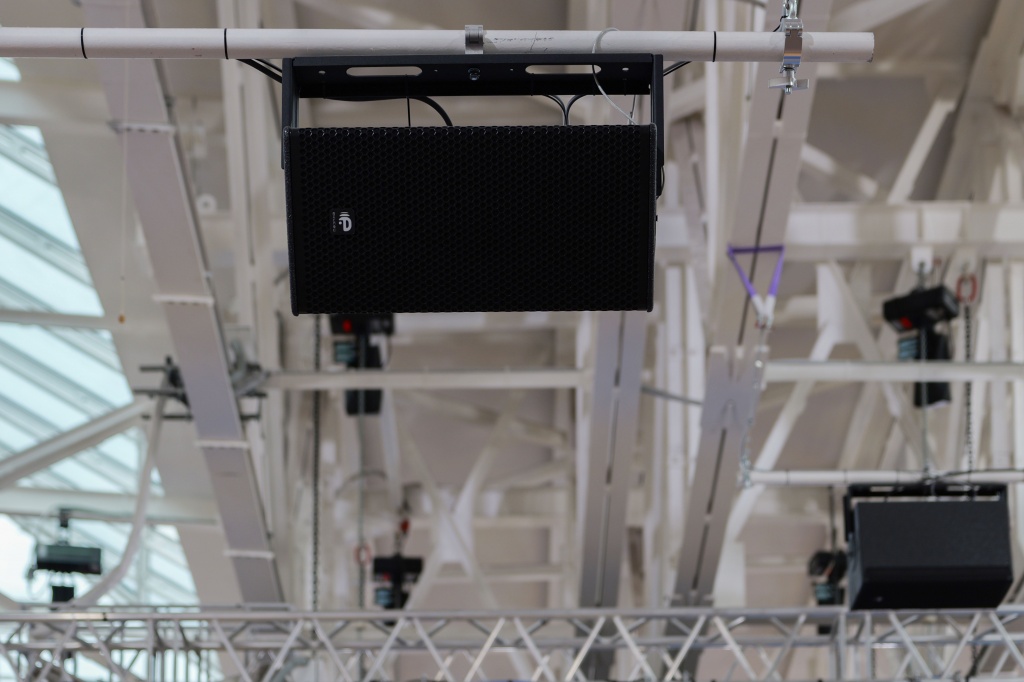

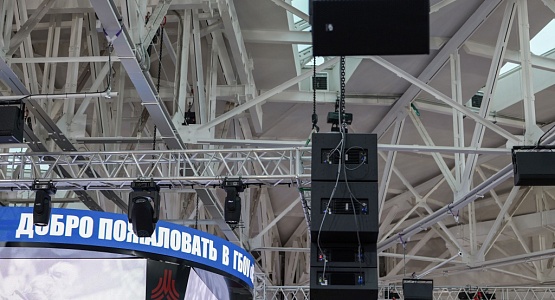

Сложная геометрия потолочной системы и балок перекрытия не позволяли подвесить акустику по простой схеме. Для того, чтобы каждой колонке задать правильное (фиксированное) направление, была разработана оригинальная концепция подвеса акустических систем: под потолком на тросах была подвешена короткая балка из трубы, к которой на лире была смонтирована акустическая система. Такая схема позволяет задать каждой из 47 колонок вертикальную и панорамную ориентацию в пространстве.

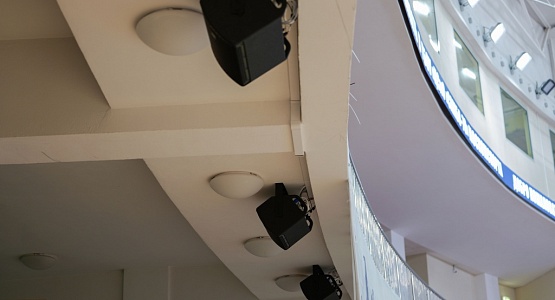

На втором этаже по периметру зала установлено 26 колонок К 281 МК2, работающих прямым звуком на гостевые балконы и VIP-трибуну. Дополнительный комфорт придают четыре сценических монитора Е12М.
Также поставлен мобильный комплект звукоусиления в кейсах для проведения уличных мероприятий. Он включает в себя два сабвуфера 115, две колонки К 281 МК2 и два монитора Е12М.
В результате разработанной схемы каждая зона арены обеспечена качественным звуком, и зрители имеют возможность слушать в частотном диапазоне музыкальный контент в высоком качестве. Плюс к этому в помещении обеспечена разборчивость речи самого высокого уровня, устраивающего даже взыскательные прокатные компании, предъявляющие к этому параметру звукоусиления повышенные требования.
Постановочное освещение

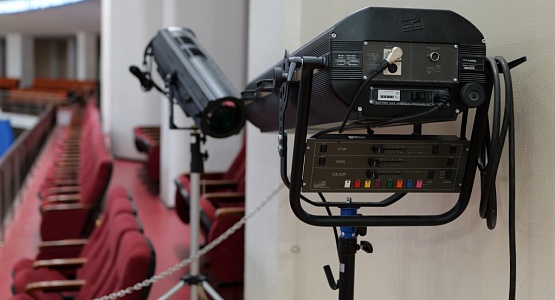

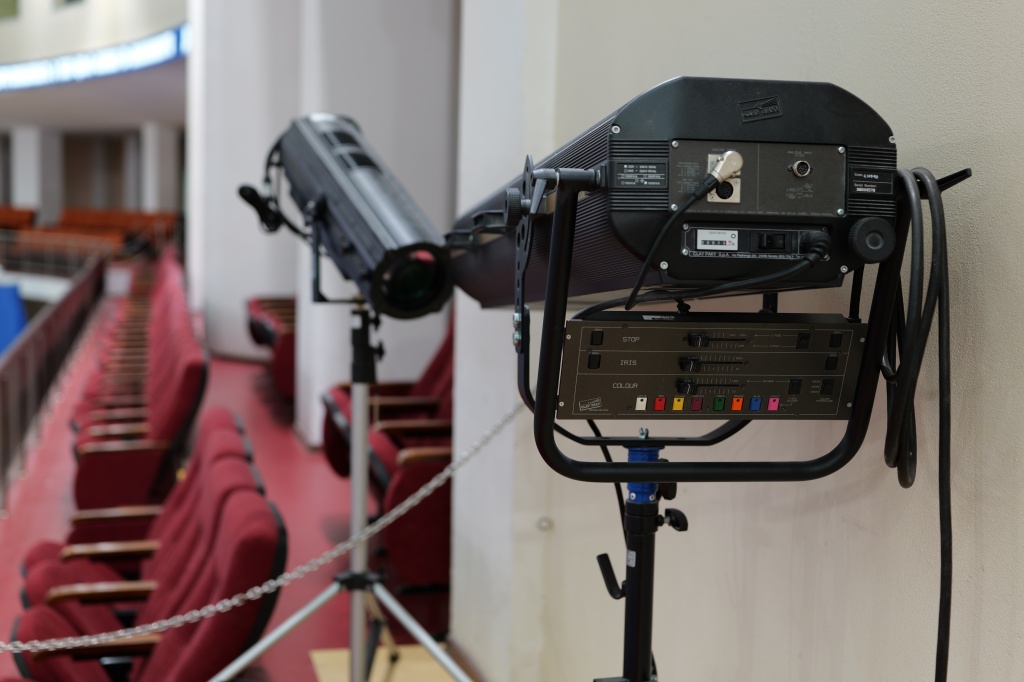

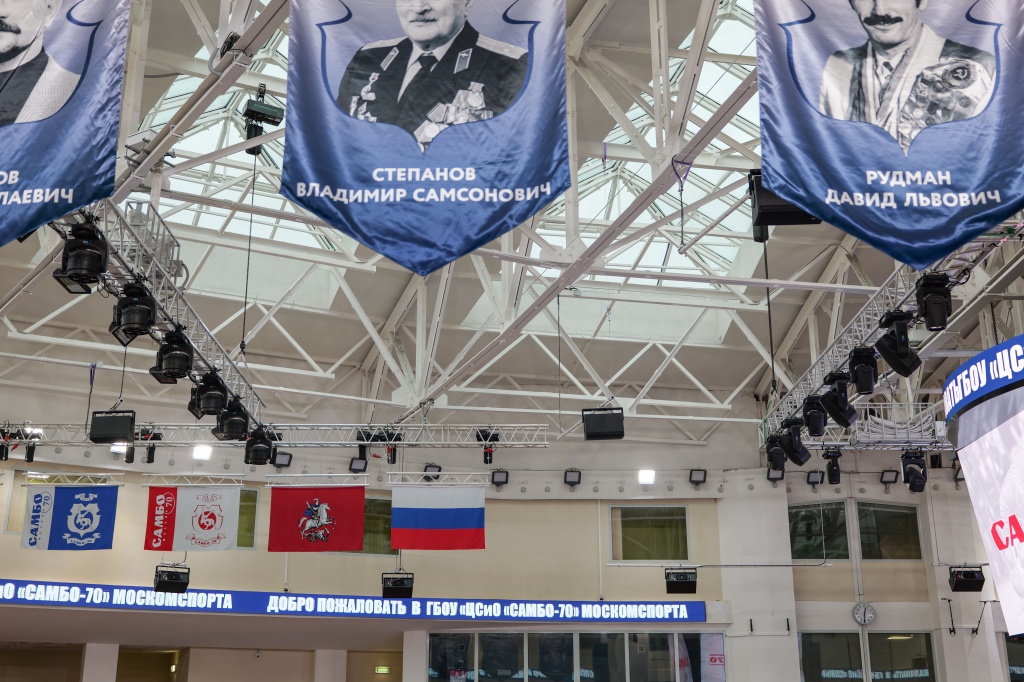

Требовалось заменить имеющуюся на объекте систему освещения на основе газоразрядных ламп на современную, построенную на светодиодных источниках. Вся система постановочного освещения была спроектирована вне объекта, поскольку на монтаж отводилось всего несколько дней. Был рассчитан весь процесс установки, что дало возможность заранее точно определить, как будут подвешены световые приборы. Для размещения была использована имеющаяся на объекте система ферм и подвесов, что дало возможность уложиться в выделенную смету. Обновлены были только силовые кабели и кабели управления.

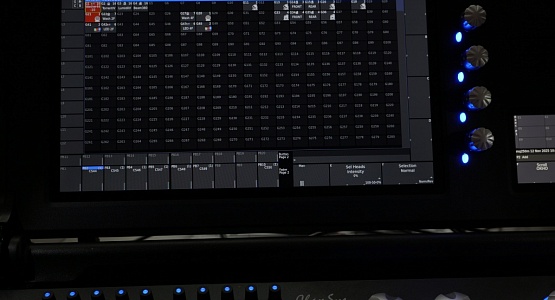

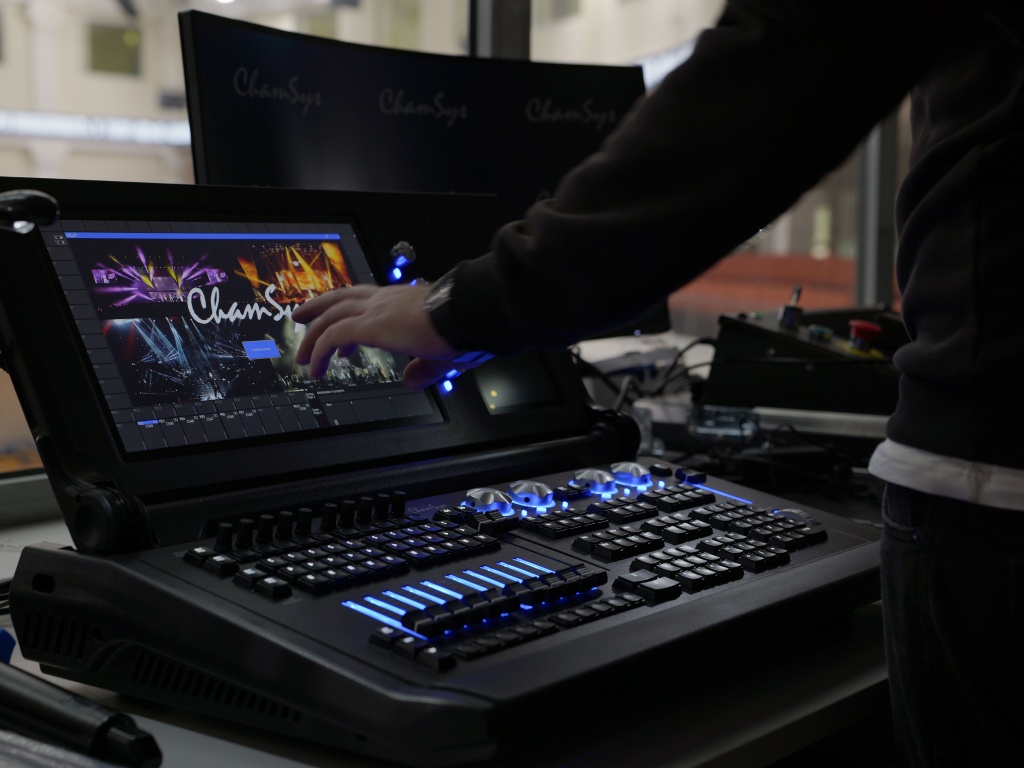

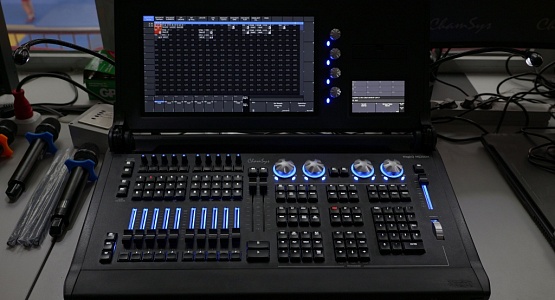

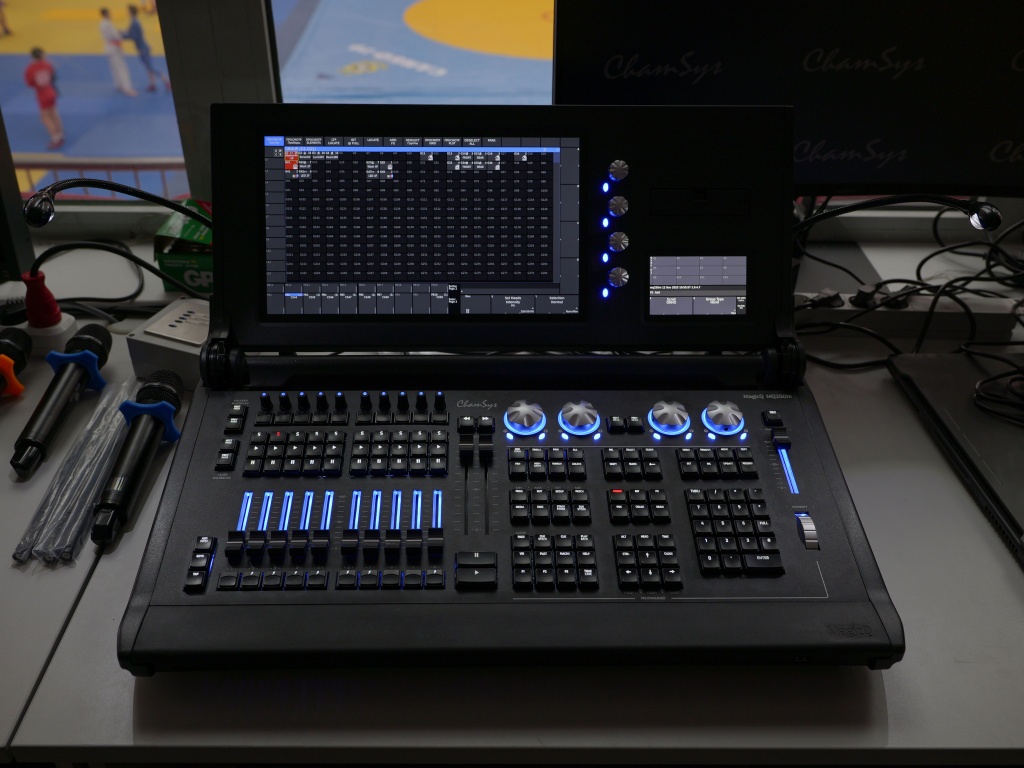

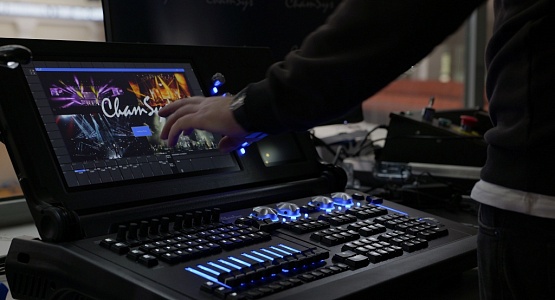

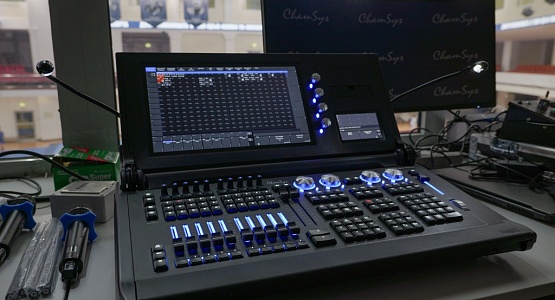

Особенность заключалось в том, что поставленный пульт Chamsys имел в библиотеке не все новинки светильников Dialighting по умолчанию. Поэтому стояла задача создать заново библиотеку приборов и записать шоу-файл, который обеспечил бы полный контроль приборов Dialighting. Решить ее удалось договоренностью с компанией «Шоу Ателье», которая была достигнута на семинаре «Актуальные технологии: АВ и ТВ 2025», прошедшим в июле в Санкт-Петербурге. Специалисты «Шоу Ателье» разработали и предоставили нам патч, который позволил включить современные приборы Dialighting в библиотеку Chamsys и обеспечил их отклик на команды пульта.
Энергоэффективность светодиодных источников и их меньшее энергопотребление по сравнению с газоразрядными приборами позволили заказчику эффективно увеличить парк светового оборудования и обеспечить художнику по свету новые инструменты для творчества. Применение LED-светильников дало возможность уложиться в выделенную смету, включавшую в себя и систему звукоусиления и систему постановочного освещения.
В результате выбранное решение обеспечивает захват видеокамерами хорошо освещенных спортсменов из любой точки зала во всей зоне проведения поединков. Видеосигнал с камер передается на видеокуб, подвешенный в центре зала, и на мониторы синхропереводчиков для отслеживания артикуляции спикеров.

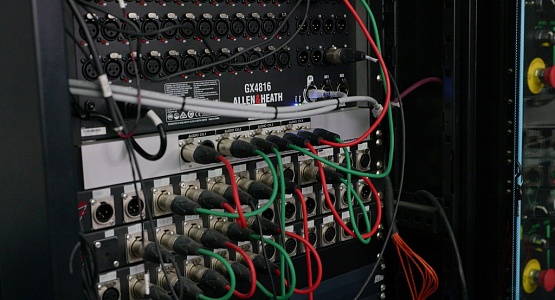

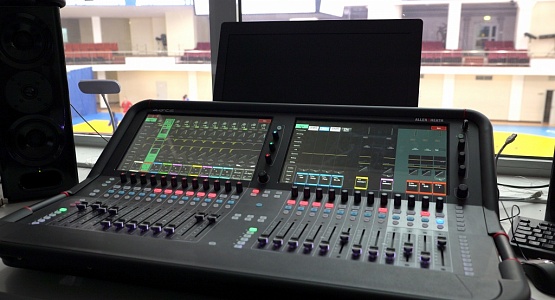

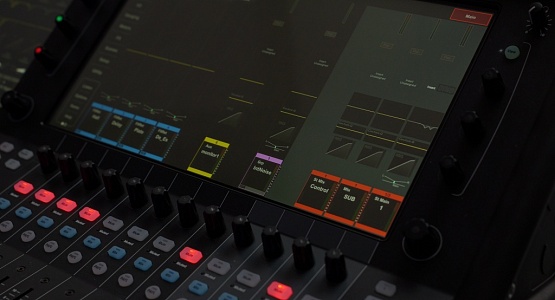

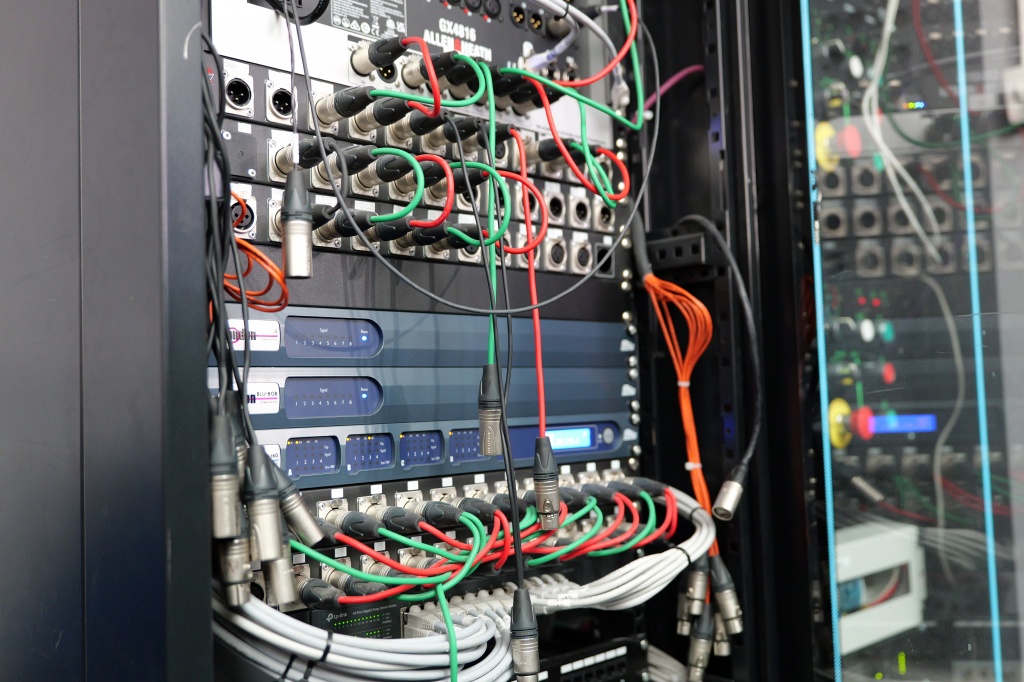

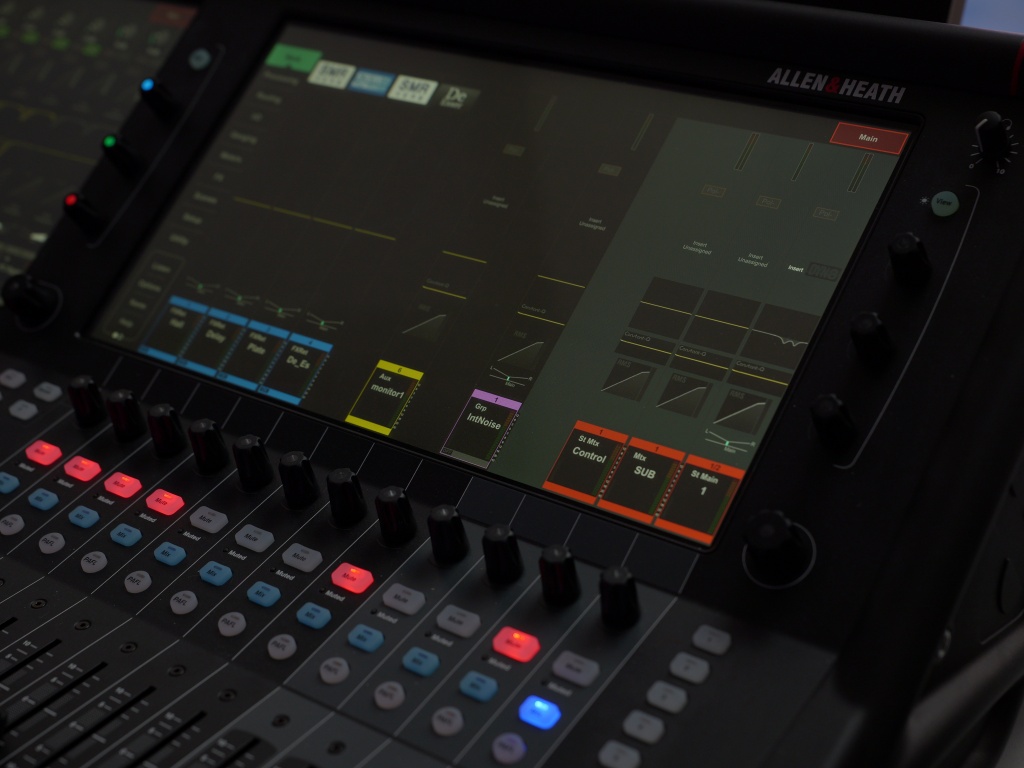

Управление звуком, видеокамерами и освещением арены осуществляется с пультов, инсталлированных в аппаратной на втором этаже помещения.
Опытная команда, отличная техническая база, творческий подход к разработке технического решения и готовность работать в тесном контакте с персоналом заказчика помогли успешно реализовать этот проект.
Результат проекта
Инновационные технологические решения, предложенные инженерами Корпорации DNK, позволили существенно нарастить технический потенциал объекта.
