Комплексное техническое переоснащение. Детская школа искусств имени Е. В. Образцовой

Всего 7 фотографий

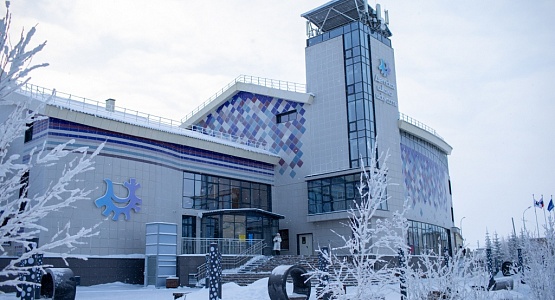

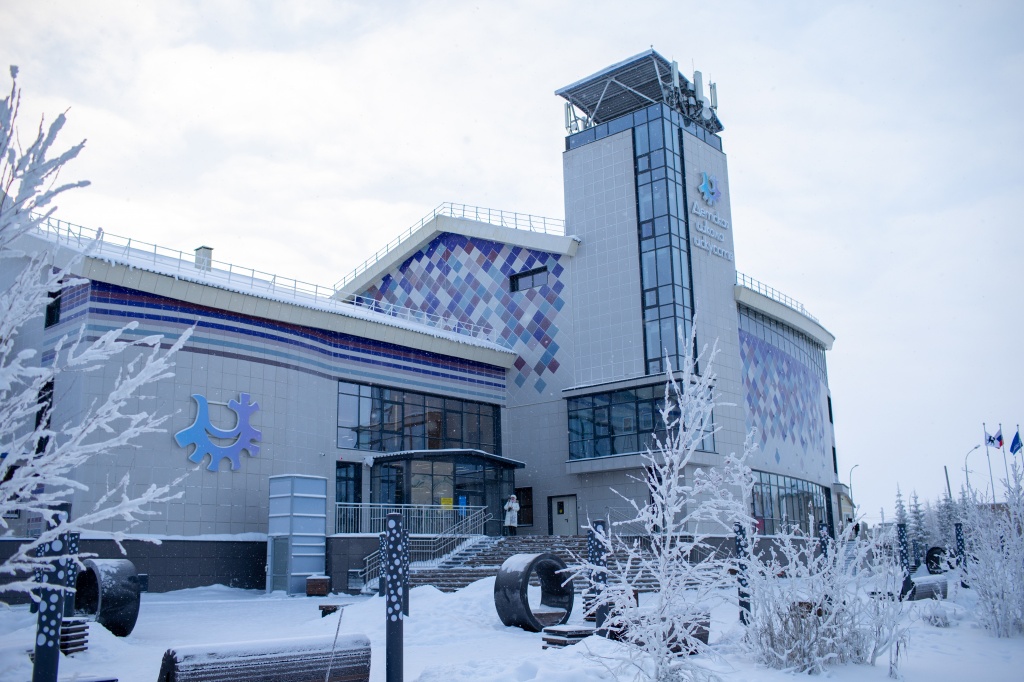

Детская школа искусств (ДШИ) имени Е. В. Образцовой старейшее учреждение дополнительного образования Ямала. Она работает с 1956 года. Нынешнее здание открыто в 2007 году. В 2025 году в ДШИ в рамках общего ремонта впервые была проведено комплексное техническое переоснащение.

Корпорацией DNK осуществлены проектирование, поставка, монтаж и пусконаладка светового и звукового оборудования и верхней механики сцены.

Квалифицированная команда инженеров нашей компании осуществила разметку и подготовку помещения. Были определены места установки оборудования и проведена подготовка стен, потолков и полов для монтажа креплений и конструкций (ферм, подвесов и других крепежных элементов). Затем наши специалисты приступили к прокладке кабелей и их соединений со звуковым оборудованием и осветительными приборами.

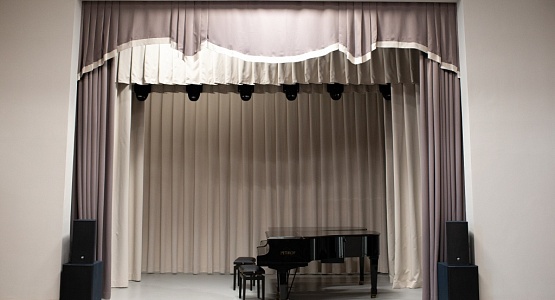

Проектом предусмотрено устройство и технологическое оснащение системы звукоусиления, технические возможности которой позволяют быстро, разнообразно и полноценно осуществлять задания режиссера по звуковому оформлению мероприятий. Основная электроакустическая система Большого (200 мест) и Малого (52 места) залов включает в себя комплект громкоговорителей и систему управления, позволяющую осуществлять контроль и тонкую настройку их параметров. Система звукоусиления состоит из 30 акустических систем «Енисей». В ее состав входят:

- левый и правый порталы;

- громкоговорители фронтального заполнения;

- стационарные мониторы сцены;

- мобильные мониторы сцены.

Основная часть зрительских мест обслуживается двумя группами громкоговорителей: левым и правым. Равномерное распределение уровней звукового давления в зале и требуемые значения разборчивости достигаются путем использования технологии портальной акустики с минимально возможным использованием громкоговорителей подзвучки. Широкая горизонтальная диаграмма направленности громкоговорителей (90°) позволяет добиться достаточно широкой зоны восприятия стереоэффекта и способствует хорошей локализации источника звука.

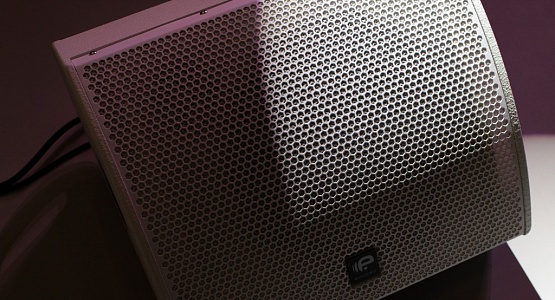

Громкоговорители фронтального заполнения установлены для подзвучки зрительских мест первых двух рядов и смещения звукового образа для зрителей этой зоны в направлении сцены. В барьер сцены равноудаленно установлены компактные громкоговорители Енисей К81.

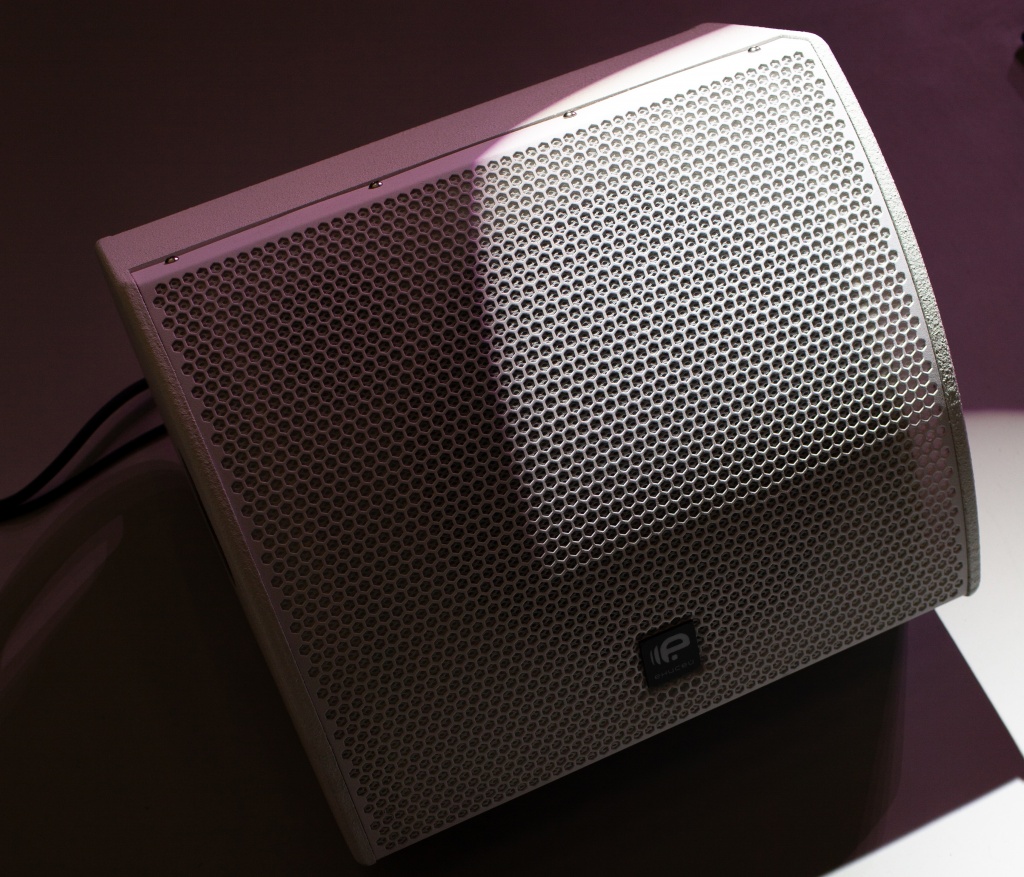

Мобильные и стационарные мониторы сцены обеспечивают контроль аудиопрограммы исполнителями. В качестве стационарных мониторов используются две активные акустические системы Енисей 321 с двумя точками подключения. Для мобильных акустические систем Енисей Е12М оборудованы четыре точки подключения. Сигнал аудиопрограммы Большого зала формируется на цифровом микшерном пульте Midas M32 Live, Малого зала – на микшерном пульте Yamaha TF5.

Для зональной подзвучки планшета сцены поставлены театрально-хоровые микрофоны Sennheiser E614. Они имеют кардиоидную диаграмму направленности, что позволяет исключить паразитный шум осветительного оборудования, расположенного на софитах. Микрофонные пушки RODE NTG1 используются для удаленного, избирательного «съема» (подзвучки) планшета сцены, а также являются источником сигнала при звукозаписи. Располагаются по периметру аппаратной.

Премиальные конденсаторные микрофоны общего применения Nevaton обеспечивают подзвучку акустических инструментов. Вокальные микрофоны Shure SM58 используются для озвучивания солистов.

Система звукоусиления обеспечивает проведение в зале следующих мероприятий:

- концерты с подзвучкой вокалистов, хоров и оркестра, а также выступление исполнителей с применением музыкальной фонограммы

- торжественные заседания, конференции

- мероприятия, требующие использования системы концертного звукоусиления (презентации, фестивальные мероприятия с включением концертных номеров, концерты классической и популярной музыки).

Построена новая студия звукозаписи, предназначена для записи и монтажа (сведения, постпроизводства) аудиоматериалов (моно/стерео). Студия расположена в двух смежных помещениях: аппаратной звукозаписи и тон ателье.

Обработка аудиоматериалов осуществляется в аппаратной с помощью программного продукта Presonus StudioOne. Для удобства работы с ПО на столе оператора установлен USB-контроллер Presonus. Аудиосигнал от источников поступает на модули обработки, расположенные в модуле Midas L6, в который входят микрофонный предусилитель, эквалайзер и компрессор-лимитер. Таким образом осуществлены две полноценные аналоговые линейки (channel strip) для формирования качественного аналогово входного сигнала для внешней звуковой карты.

Тон ателье звукоизолировано от аппаратной и предназначено для размещения исполнителей. Здесь расположена коммутационная панель для подключения микрофонов и электроинструментов. Баланс и громкость осуществляется с рабочего места звукооператора в аппаратной.

Контроль записи/воспроизведения в аппаратной и в тон ателье производится с помощью головных телефонов Beyerdynamic и активных мониторов ближнего поля Tannoy.

Система отображения контента

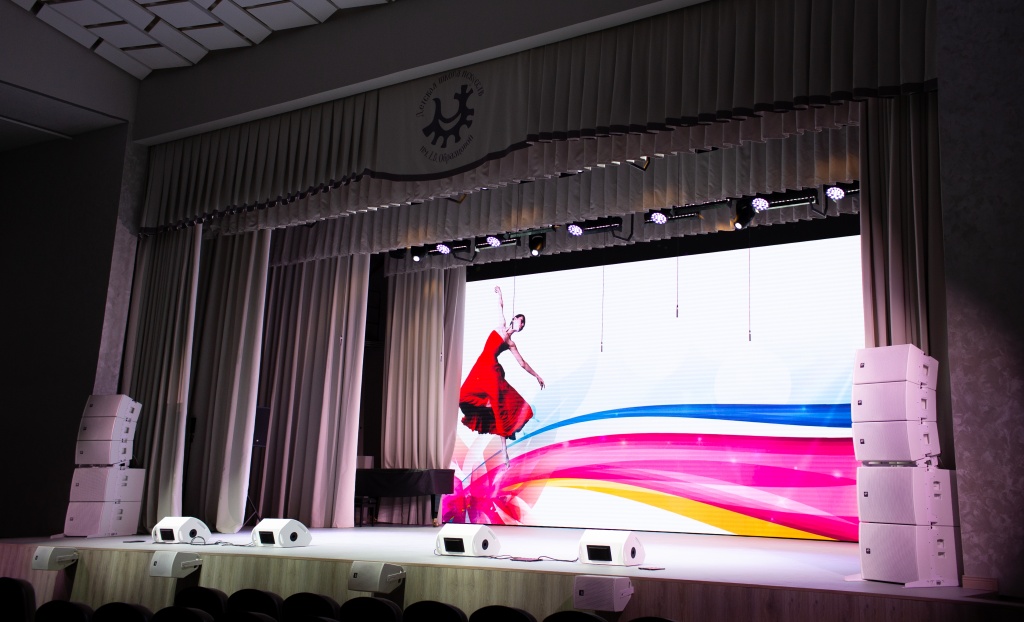

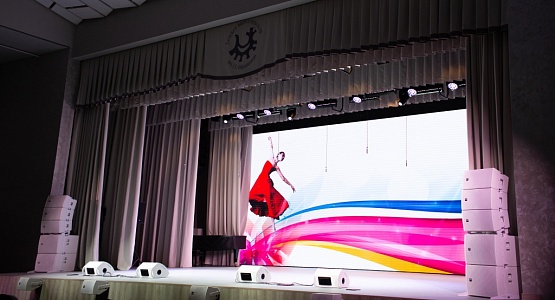

Для графического оформления мероприятий на «заднике» сцены Большого зала установлен бесшовный светодиодный экран AHL размером 12,8х7 м. Как часть декорационного оформления он предназначен для воспроизведения динамических и статических видеоматериалов с разрешением Ultra HD. Особенностью конструкции удобный фронтальный доступ к светодиодным модулям для обслуживания экрана. Управление осуществляется с помощью персонального компьютера с программой настройки контроллера NOVASTAR для видеостен. Контроллер осуществляет раздачу видеосигналов и сигналов управления на экран.

Система постановочного освещения

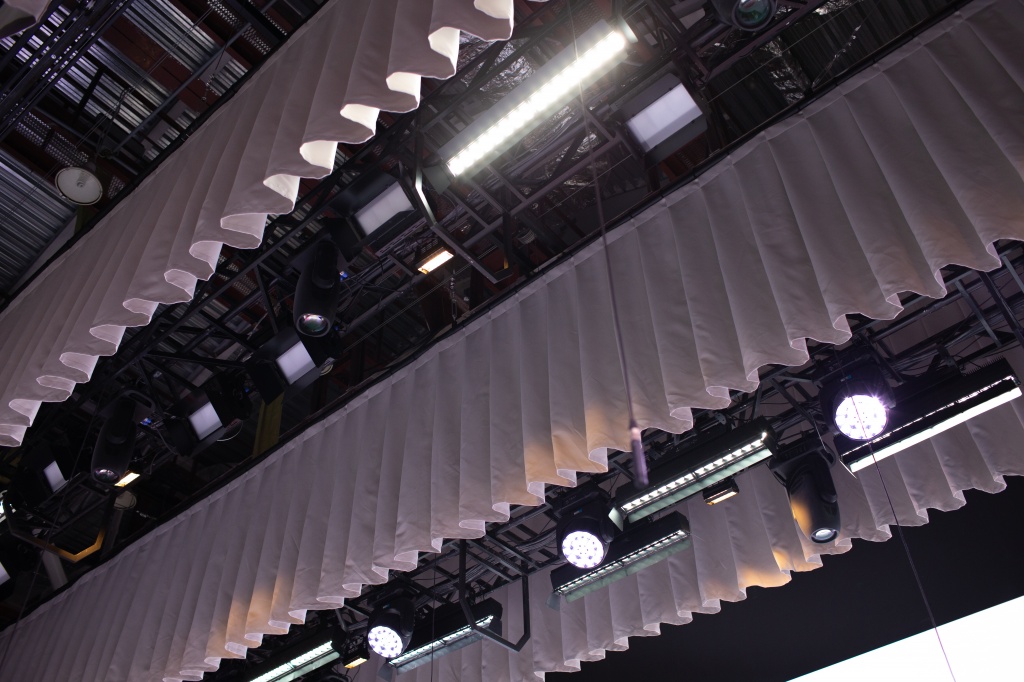

Система освещения Большого и Малого залов спроектирована с учетом специфических требований освещения для культурно-массовых мероприятий. Основу парка осветительного оборудования составляют современные интеллектуальные приборы, использующие в качестве источника света светодиоды. На софитах, на прямых фермах на сцене и над зрительным залом установлены светодиодные головы с полным вращением и театральные LED-прожекторы. Управление постановочным освещением осуществляется с помощью пульта Chamsys. Технические возможности новой системы постановочного освещения позволяют быстро, разнообразно и полноценно осуществлять задания режиссера и художника.

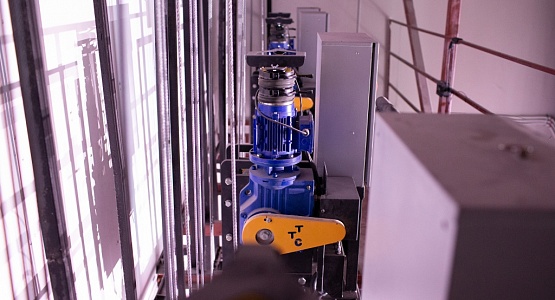

Верхняя механика обеспечивает установку софитов и синхронное и плавное движение нескольких антрактно-раздвижных занавесов, создавая сценическое пространство в зависимости от формата проводимого мероприятия. Для создания качественных шоу-эффектов поставлен генератор тумана.



После установки и подключения оборудования проведены комплексное тестирование систем, корректировка настроек, финальная проверка и сдача работ заказчику.
