Открытый 9 октября 2016 года, новый стадион ФК «Краснодар» стал одним из главных центров спорта и местом проведения всероссийских и международных соревнований по футболу. Комиссия Российского футбольного союза (РФС) по лицензированию стадионов присвоила ему сертификат высшей категории. В марте 2017 года он вошел в тройку лучших футбольных арен мира по версии экспертов и читателей портала stadiumdb.com. Проектирование и установку телевизионной системы стадиона осуществила Корпорация DNK.

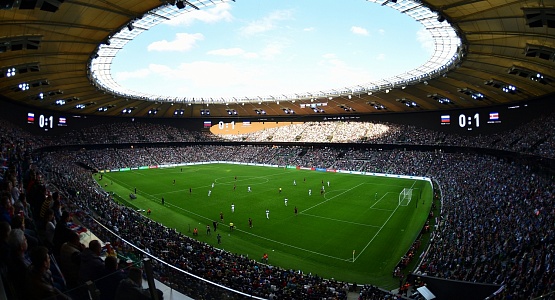

Вместимость стадиона превышает 34 тыс. зрителей. Своей формой арена напоминает римский «Колизей». Дополнительное сходство этому придаёт внешняя отделка здания, выполненная из травертина – отделочного камня дорогой породы, специально привезенного из Италии. Поле покрыто газоном новейшего поколения, который способен поглощать избыток влаги и поддерживает постоянную температуру поверхности поля вне зависимости от погоды и времени года, делая игровые условия максимально комфортными для игроков.
Матчем-открытием стала игра сборных России и Коста-Рики. Съемка велась 20 камерами, для которых предусмотрены стационарные площадки, в соответствии с требованиями ФИФА и УЕФА. По всей площади стадиона расставлены ТВ-боксы. Всего их 34: 26 – в чаше стадиона, четыре – во входной зоне, четыре – в студиях. К ним со стоянки ПТС, через полустационарный телевизионный трансляционный пункт (ПСТТП), проложены гибридно-оптические, триаксиальные и волоконно-оптические линии, а также линии витой пары.
- система формирования сигнала интершум;
- комментаторские места;
- технологическое телевидение;
- телевизионная аппаратная;
- пассивная система телетрансляции;
- конференц-зал, места СМИ, микст-зоны, зоны экспресс-интервью.
Рассмотрим каждую систему отдельно.
Телевизионная аппаратная
Телевизионная аппаратная (ТВА) предназначена для формирования ТВ-программы и вывода полученного изображения на видеоэкраны стадиона и трансляции в локальной сети IPTV. Также система служит для протокольной записи проводимых мероприятий. Установленное оборудование является многоформатным и полностью цифровым, что обеспечивает высокое качество изображения. Основной видеотракт HD-SDI спроектирован в соответствии с требованиями стандарта SMPTE 292M.
Телевизионная аппаратная (ТВА) предназначена для формирования ТВ-программы и вывода полученного изображения на видеоэкраны стадиона и трансляции в локальной сети IPTV. Также система служит для протокольной записи проводимых мероприятий. Установленное оборудование является многоформатным и полностью цифровым, что обеспечивает высокое качество изображения. Основной видеотракт HD-SDI спроектирован в соответствии с требованиями стандарта SMPTE 292M.
Приём и микширование видеосигналов от камер для вывода на мультимедийное видеотабло арены осуществляется в формате HD-SDI. Видеомикшер Guramex GVM-2425 позволяет формировать две программы. Видеотракт обеих программ построен по дублированной схеме (основной и резервный) с резервированием ключевых элементов тракта.
Для получения сигнала из/в ПТС предусмотрены обменные линии HD-SDI.
Помимо микшерного пульта в ТВ-аппаратной используется цифровой матричный видеокоммутатор Grass Valley CR3232-3GIG с полем коммутации 32x32 сигналов 3G/HD/SD. Контроль видеоизображения осуществляется с помощью двух полиэкранных процессоров – Grass Valley Kaleido-X16-D и одного, встроенного в микшер. За синхронизацию оборудования отвечает синхрогенератор Grass Valley MSG-5300HD c опциями тестовых сигналов HD-SDI, GPS и SNMP.
В аппаратной установлен семиканальный сервер замедленных повторов EVS, благодаря которому можно просматривать все острые моменты матча с разных точек. Также предусмотрен сервер интеграции с системой передачи видео на мобильные устройства. Платформа C-Cast используется для доставки контента (в том числе многокамерного) на мобильные устройства в прямом эфире с минимальной задержкой. Благодаря C-Cast зрители прямо во время игры могут получить доступ к повторам избранных моментов и альтернативным углам съемки, используя для этого устройства второго экрана – смартфоны и «планшеты».
Телевизионная аппаратная позволяет формировать собственную ТВ-программу. Установленное там оборудование даёт возможность вести полностью самостоятельную работу во время спортивных и концертных мероприятий без использования ПТС. Служебная связь между режиссерами, видеооператорами, звукорежиссером стадиона и оператором медиаэкрана обеспечивается цифровой системой Clear-Com Eclipse-HX-PICO.
Звуковой тракт спроектирован для работы как с аналоговыми, так и с цифровыми сигналами AES/EBU. Их обработку обеспечивает микшерный аудиопульт Yamaha DM2000VCM.
Звуковой тракт спроектирован для работы как с аналоговыми, так и с цифровыми сигналами AES/EBU. Их обработку обеспечивает микшерный аудиопульт Yamaha DM2000VCM.
Система интершума
Система интершума предназначена для формирования сигнала звукового сопровождения (документальный звук без комментариев) телевизионных трансляций, проводимых на стадионе как силами ПТС, так и силами ТВ-аппаратной.
В данной системе используются микрофоны, установленные по периметру поля и на площадках некоторых камер.
Для основной программы формирование интершума осуществляется в ПТС, при этом есть возможность формирования отдельного сигнала для решения локальных задач ФК «Краснодар». Для передачи сигнала от выносных микрофонов используется три комплекта ВОЛС-конверторов Telecast, с помощью которых передаётся до 48 аудиоканалов в ПСТТП.
Позиции комментаторов
Всего предусмотрено 31 позиция для теле- и радиокомментаторов матчей. На трибуне СМИ могут располагаться более 90 человек, по три на каждой позиции (два комментатора и гость). В составе системы имеется оборудование для работы двух постоянных комментаторов. Предусмотрена инфраструктура для 29 временных комментаторских позиций.
Система интершума предназначена для формирования сигнала звукового сопровождения (документальный звук без комментариев) телевизионных трансляций, проводимых на стадионе как силами ПТС, так и силами ТВ-аппаратной.
В данной системе используются микрофоны, установленные по периметру поля и на площадках некоторых камер.
Для основной программы формирование интершума осуществляется в ПТС, при этом есть возможность формирования отдельного сигнала для решения локальных задач ФК «Краснодар». Для передачи сигнала от выносных микрофонов используется три комплекта ВОЛС-конверторов Telecast, с помощью которых передаётся до 48 аудиоканалов в ПСТТП.
Позиции комментаторов
Всего предусмотрено 31 позиция для теле- и радиокомментаторов матчей. На трибуне СМИ могут располагаться более 90 человек, по три на каждой позиции (два комментатора и гость). В составе системы имеется оборудование для работы двух постоянных комментаторов. Предусмотрена инфраструктура для 29 временных комментаторских позиций.
Каждое стационарное место комментатора оборудовано пультом AEQ Olympia CU, тремя гарнитурами, двумя контрольными видеомониторами и коммутационной панелью. Сигнал отсюда распределяется через комментаторскую аппаратную. На один монитор выводится картинка из ПТС, на второй – сигнал эфирного ТВ, чтобы комментаторы могли отслеживать состояние игры и одновременно наблюдать за происходящими на поле событиями.
Система обеспечивает коммутацию комментаторских пультов, выход на внешние линии связи и сопряжение со смежными системами. Для обеспечения распределения видеосигнала эфирного телевидения для постоянных и временных позиций в составе системы имеется головная станция DVB-C, а также комплект оборудования распределительной сети.
Система технологического телевидения
Система технологического телевидения представляет собой комплект телевизионных камер для формирования видеосигнала вещательного качества HD-SDI для ТВ-аппаратной стадиона при работе в режиме съемки без ПТС, а также в режиме ТЖК. Основным форматом записи выбран XDCAM – в арсенал стадиона входит четыре камкордера Sony PMW-400L в комплекте с объективами Fujinon кратностью 42x, 22x и 18х. Три камкордера входят в состав ТЖК со всем необходимым операторским оборудованием и экипировкой. Одна камера поставлена в студийной комплектации.
В зале для пресс-конференций установлена роботизированная камера Panasonic AW-HE130.
Красивый план общего вида стадиона (beauty shot) обеспечивает камера Panasonic AW-HE870E с широкоугольным объективом Fujinon ZA12X4.5BMD, установленная под кровлей здания на высоте более 30 м.
Дистанционное управление камерами Panasonic AW-HE130 и AW-HE870E осуществляется из телевизионной аппаратной с пульта Panasonic AW-RP50E.
Красивый план общего вида стадиона (beauty shot) обеспечивает камера Panasonic AW-HE870E с широкоугольным объективом Fujinon ZA12X4.5BMD, установленная под кровлей здания на высоте более 30 м.
Дистанционное управление камерами Panasonic AW-HE130 и AW-HE870E осуществляется из телевизионной аппаратной с пульта Panasonic AW-RP50E.
Управление всеми камерами и контроль изображения осуществляется на рабочих местах режиссера и видеоинженера в ТВА. Размещение камер возможно на ТВ-площадках в пространстве арены, в студийных помещениях стадиона, а также в зонах флеш-интервью, в микст-зоне и в зале для пресс-конференций. Передача видеосигналов в ТВА осуществляется по волоконно-оптическим линиям связи.
Пассивная система телетрансляции
Пассивная система телетрансляции предназначена для подключения оборудования и передачи сигналов ПТС во время телетрансляций мероприятий, проходящих на территории стадиона, а также для подключения оборудования из состава систем технологического телевидения (включая «камеру-паук») и системы формирования сигнала интершума и обеспечения видео- и звуковыми обменными линиями телевизионную аппаратную стадиона со смежными системами и терминалом подключения ПТС.
Пассивная система телетрансляции предназначена для подключения оборудования и передачи сигналов ПТС во время телетрансляций мероприятий, проходящих на территории стадиона, а также для подключения оборудования из состава систем технологического телевидения (включая «камеру-паук») и системы формирования сигнала интершума и обеспечения видео- и звуковыми обменными линиями телевизионную аппаратную стадиона со смежными системами и терминалом подключения ПТС.
Со стадиона на стоянку ПТС можно передать сигнал высокой четкости по 32 гибридно-оптическим и 32 триаксиальным камерным каналам одновременно.
Узел ПСТТП обеспечивает коммутацию и распределение сигналов от ТВ-боксов, оборудования технологического ТВ и обменных линий с телевизионной аппаратной. На данном узле расположены необходимые ручные коммутационные панели, благодаря которым производится набор нужных коммутаций для получателей сигналов. ПТС и телевизионная аппаратная могут подать на ПСТТП свои выходные программы для использования их другими службами. ПТС могут принимать и использовать сигналы с видеокамер технологического ТВ, а также сигналы из телевизионной аппаратной.
Места расположения всех ТВ-боксов и их количество определены в соответствии с требованиями УЕФА, а также согласованы с основным вещателем спортивных программ.
Холл для пресс-конференций
Холл для пресс-конференций предназначен для проведения встреч журналистов с тренерами и игроками команд до матча, а также для проведения внутриклубных собраний, совещаний и т.п. Любое событие, проходящее в нем, может транслироваться в прямом эфире как на вебсайте клуба, так и на любых других интернет-ресурсах. Трансляции доступны в высоком или в стандартном разрешении, а также на различных языках с высококачественными звуковыми дорожками. Зал снабжен видеокамерами, в том числе с дистанционным управлением, и оборудованием для синхронного перевода.
Холл для пресс-конференций предназначен для проведения встреч журналистов с тренерами и игроками команд до матча, а также для проведения внутриклубных собраний, совещаний и т.п. Любое событие, проходящее в нем, может транслироваться в прямом эфире как на вебсайте клуба, так и на любых других интернет-ресурсах. Трансляции доступны в высоком или в стандартном разрешении, а также на различных языках с высококачественными звуковыми дорожками. Зал снабжен видеокамерами, в том числе с дистанционным управлением, и оборудованием для синхронного перевода.
Система представляет собой единый, централизованно управляемый из аппаратной, технический комплекс и включает в себя подсистемы и элементы:
• озвучивания (звукоусиления);
• синхронного перевода речи;
• отображения видео- и графической информации;
• видеоконференции;
• технологического телевидения;
• мобильный комплект;
• комплект спецосвещения для ТВ-съемок.
• озвучивания (звукоусиления);
• синхронного перевода речи;
• отображения видео- и графической информации;
• видеоконференции;
• технологического телевидения;
• мобильный комплект;
• комплект спецосвещения для ТВ-съемок.
Центральным устройством системы озвучивания является микшерная консоль. Управление микрофонами (вкл./выкл.), располагаемыми на столе президиума, осуществляется, как участниками непосредственно с пультов (всего их шесть), так и оператором дистанционно из пункта управления. В помещении зала для пресс-конференций оборудовано несколько точек подключения внешних источников видео- и аудиосигналов (ноутбук, документ-камера, видеокамера и пр.).
С конференц-системой интегрирована беспроводная система синхронного перевода на три языка. Для этих целей предусмотрены полностью оборудованные кабины переводчиков с мониторами технологического ТВ.
Для отображения видео- и графической информации в помещениях пресс-центра установлены мультимедийный проектор Full HD и проекционный экран. Также имеется возможность использования двух дополнительных мобильных ЖК-мониторов.
При необходимости можно организовать видеоконференцию – для этого в арсенале пресс-центра предусмотрен комплект оборудования Cisco Telepresence.
Для проведения ТВ-съемки пресс-конференций, зоны флеш-интервью и микст-зон при проведении ТВ-съемки имеется комплект спецосвещения, построенный на базе светодиодных светильников, производства компании Litepanels. Подвес световых приборов осуществляется на потолочные рельсы.
При необходимости можно организовать видеоконференцию – для этого в арсенале пресс-центра предусмотрен комплект оборудования Cisco Telepresence.
Для проведения ТВ-съемки пресс-конференций, зоны флеш-интервью и микст-зон при проведении ТВ-съемки имеется комплект спецосвещения, построенный на базе светодиодных светильников, производства компании Litepanels. Подвес световых приборов осуществляется на потолочные рельсы.
Результат проекта
Стадион ФК «Краснодар» с точки зрения съемки и показа футбольных матчей – один из лучших по оснащению и оборудованию в России. При проектировании учитывалась не только техническая, но и творческая сторона дела. Это касается соответствия интеграции технологически сложного оборудования в общую эстетическую концепцию стадиона. Учитывались архитектура всего объекта и интерьер отдельных помещений. Благодаря этому стадион ФК «Краснодар» не имеет аналогов в России. ПРЯМАЯ РЕЧЬ
Сергей Прохоров . Главный инженер проекта, Корпорация DNK
Инженерным составом DNK проделана долгая и кропотливая работа по проектированию и монтажу на этом уникальном объекте. Мы спроектировали и реализовали комплекс медиасистем стадиона ФК «Краснодар» так, чтобы комфортно было всем: телевизионным бригадам, сотрудникам стадиона, зрителям и службам безопасности. При этом обслуживать всё оборудование на стадионе может минимальное количество персонала.
Эта арена отличается от многих футбольных стадионов тем, что при работе над реализацией проекта много времени было уделено взаимодействию с архитекторами и дизайнерами объекта. Это было необходимо для того, соответствовать жёсткой дизайнерской концепции. Перед нами стояла задача вписать оборудование в интерьеры объекта так, чтобы оно было максимально незаметно и при этом не потеряло свою функциональность и эффективно работало многие годы с возможностью поэтапной модернизации. И, судя по отзывам заказчика, мы успешно с этим справились.
Прямая речь

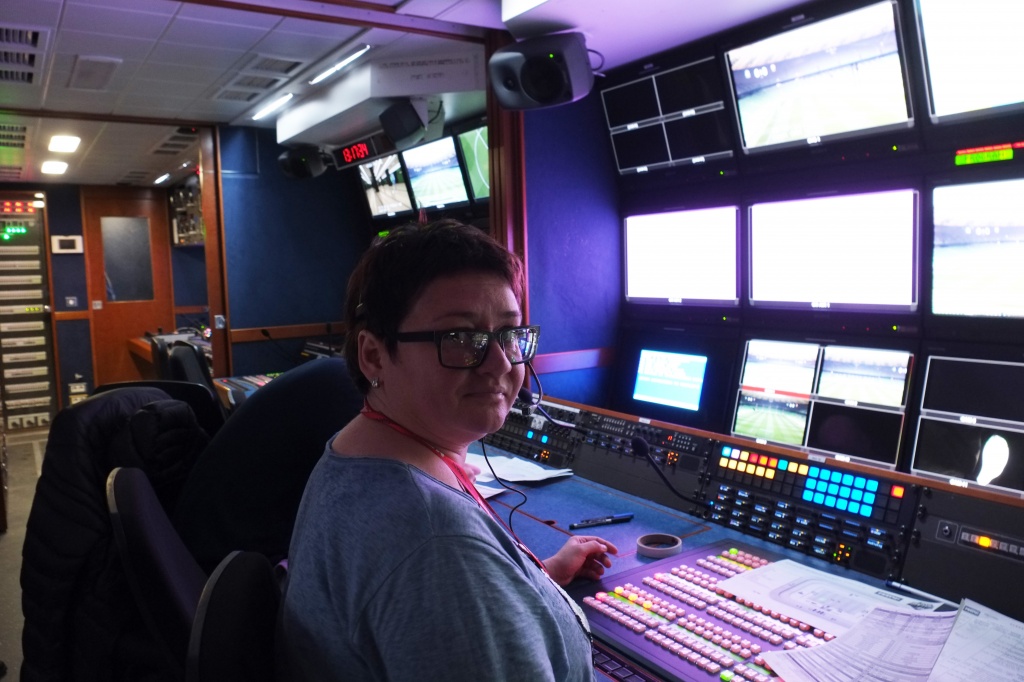

Лариса Чичирко. Главный режиссер трансляций, телеканал «Матч ТВ»
Телезрители видят матч глазами главного режиссера трансляции. Он должен это понимать и осознавать свою ответственность. Нужно суметь показать болельщикам именно то, что они хотят увидеть. Хочется поблагодарить проектировщиков за то, что они проявили заботу о телезрителях и учли пожелания спортивных каналов и редакций. Телевизионная инфраструктура стадиона ФК «Краснодар» идеально создана для комфортной работы бригады ПТС. В ее состав, помимо прочего, входит ТВ-аппаратная, оснащенная несколькими камерами и при необходимости мы можем подключить внутренние камерные каналы. Она обеспечивает наши трансляции красивыми кадрами с точки beauty-shot и с камеры-паук. Здесь есть простор для творческих идей режиссера. Работать здесь – одно удовольствие.
Еще на этапе проектировки все было продумано в плане подключения телевизионной техники, прокладки кабелей и площадок для расстановки камер. Грамотно спроектированы транспункты для подключения кабелей. Закладные линии, соединяющие машины ПТС и ПСТТП, сделаны очень удобно и практично. Комплекс хорошо продуман в плане удобства подключения и расстановки телевизионной техники В этом плане стадион ФК «Краснодар» выгодно отличается от других арен – «Ахмат-Арены» в Грозном, «Анжи» в Каспийске, «Фишт» в Сочи и других.
Прямая речь
Себастьен Верлейн (Sebastien Verlaine). Директор по маркетингу компании EVS (Бельгия)
Для нас было большой честью внедрить технологии EVS в столь хорошо спроектированном и красивом стадионе. Мы уверены, что наши решения, предназначенные для формирования и доставки видеосигнала на любой экран стадиона ФК «Краснодар», еще больше привлекут болельщиков и обеспечат высокое качество показа матчей. Это было бы невозможно без нашего партнера – Корпорации DNK. Инженеры этой компании продемонстрировали высокий уровень профессионализма, что способствует развитию сотрудничества EVS и DNK в продвижении самых передовых технологий видеопроизводства для внедрения на спортивных объектах.
Прямая речь
Александр Богаткин. Региональный директор Grass Valley по продажам в РФ и СНГ
Компания Grass Valley известна как поставщик продуктов и решений для спортивных соревнований и для стадионов. После слияния с фирмой Miranda линейка продуктов пополнилась оборудованием специального назначения серии Telecast и Densite. Когда планировалось строительство стадиона-красавца в Краснодаре, мы ездили туда для встреч с руководством клуба и с генеральным подрядчиком. После получения технических требований наш партнёр – Корпорация DNK – составил спецификации и начал готовить проектную документацию. Специалисты DNK проходят обучение в нашей компании, интересуются новинками и всегда стараются привнести системный подход к предлагаемым решениям. В конечном итоге, после серии встреч с заказчиком, было выбрано наше комплексное решение для организации доставки и коммутации сигналов HD внутри стадиона, визуального контроля и поддержки внешних линий на базе оптоволоконных решений Telecast, коммутации NVision, модульной системы Densite 3 и системы полиэкранного отображения Kaleido X16.
Мы гордимся этим совместным с Корпорацией DNK проектом. Благодаря нашему сотрудничеству в Краснодаре появился превосходный спортивный комплекс, где проходят матчи команд РФПЛ и сборной России. Оборудование Grass Valley подтверждает свою надёжность и функциональную гибкость для всех типов применения в вещании и, особенно, для спортивных событий.
Прямая речь
Гурам Шахдинаров. Директор ООО GURAMEX
Компания GURAMEX занимается разработкой и производством профессионального ТВ-оборудования с 1992 года. Основной нашей продукцией являются видеомикшеры различной размерности, имеющие широкий спектр применения, в том числе и для спортивных трансляций.
Корпорация DNK в 2015 году остановила свой выбор на нашей продукции при проектировании телевизионной системы стадиона ФК «Краснодар». В этом проекте была использован видеомикшер GVM-2425H, имеющий 24 многоформатных входа, кадровые синхронизаторы и конвертеры. Эта модель обеспечивает весь функционал, необходимый для формирования программы во время съемки матчей.
Работа над этим проектом принесла большое удовлетворение в профессиональном плане. Этому способствовало то, что команда специалистов DNK показала свой высокий уровень знаний в этом статусном интеграционном проекте. Мы гордимся тем, что приняли свое скромное участие в построении одного из лучших стадионов Европы.
Прямая речь
Владислав Маслов. Зам. руководителя отдела продаж и маркетинга профессионального аудиооборудования Yamaha
Компания Yamaha является крупнейшем в мире производителем премиальных аудиорешений и музыкальной продукции. Из линейки профессионального оборудования можно подобрать решение практически для любых задач и возможностей.
Наш партнёр в России – Корпорация DNK – разработал комплексное решение для ТВ-системы стадиона ФК «Краснодар», используя оборудование Yamaha для звукового оснащения. В процессе совместной работы с инженерами Корпорации DNK было выбрано оптимальное в данной ситуации решение для микширования аудио сигналов – консоль Yamaha DM2000VCM и мониторные акустические системы MSP7 Studio. Консоль прекрасно подходит для использования в телевизионном производстве благодаря DAW-совместимости, удобству работы, «чистому» звуку и высокой надежности. При этом данная консоль дает очень гибкие возможности маршрутизации, что важно для такого рода объектов. Интерфейс микшерных консолей Yamaha славится своим удобством, и это значит, что оператору будет комфортно работать, а также есть возможность оперативно реагировать на события в прямом эфире. Мониторные акустические системы обеспечивают высокую точность воспроизведения и позволяют выявить малейшие оттенки звучания, при этом звуковой образ представляется объемным, с малейшими нюансами пространственной обработки, что присуще хорошо сведенному музыкальному материалу.
Наша компания довольна сотрудничеством с Корпорацией DNK. Оборудование Yamaha уже зарекомендовало себя на многих известных площадках в мире, и теперь можно с уверенностью сказать, что ТВ-система спортивного комплекса в Краснодаре соответствует высоким мировым стандартам звука.
