Одними из важнейших устройств коммутации в аппаратно-студийных комплексах и монтажных аппаратных являются коммутаторы. Благодаря возможности оперативного выбора источника сигнала, этот тип устройств незаменим при выполнении таких функций, как переход на резервный источник сигнала, выбор источника для контроля на осциллографе или просмотровом мониторе и т.п.
Устройства подобного типа выпускаются многими производителями и отличаются, в основном, конструктивным исполнением и совместимостью с различными видами оборудования: панелями дистанционного управления, видеомикшерами, а также системами автоматизированного управления эфиром. Как и большинство устройств распределения сигнала, коммутаторы могут работать с различными типами аналоговых и цифровых сигналов. В данной статье рассматриваются конструктивные особенности различных коммутаторов на примере продукции фирм LES, ПРОФИТТ и компании KRAMER, хорошо известных в России, и, что немаловажно, доступных большинству телевизионных компаний.
Самый простой тип коммутаторов сигнала - коммутаторы так называемого механического типа. Эти устройства не требуют электропитания, а коммутация в них осуществляется путем механического замыкания контактов в переключателе.
Этот способ коммутации не обеспечивает "чистого" переключения, что визуально проявляется в "подрыве" изображения в момент коммутации. Обычно такой тип коммутаторов применяется в тех случаях, когда требуется недорогое решение и качество переключения не существенно. Например, если на один контрольный монитор нужно вывести изображение от нескольких источников сигнала.

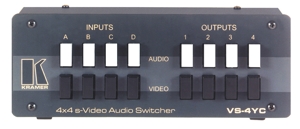

В данном случае важно обеспечить именно выборку сигналов, а качество самого процесса коммутации не важно. Примеры таких устройств - коммутаторы фирмы KRAMER для композитного сигнала: VS-41AV, VS-4E, VS-81AV, VS-84, VS-101AV, VS-81V; для сигнала S-Video: VS-4YC, 4x1S, VS-81AYC, VS-84YC, VS-81YC.
Принцип работы этих устройств одинаков. Они отличаются размерами, количеством входов и возможностью коммутации аудиосигнала совместно с видео.
Следующий тип коммутаторов - устройства, в которых переключение осуществляется с помощью логических схем. Это так называемые коммутаторы электронного типа.
Коммутатор композитных видеосигналов SW-812V московской фирмы LES позволяет подключать любой из 8 входов к одному выходу. Встроенный усилитель-распределитель "1 в 2" на выходе предназначен для подачи выходного сигнала двум независимым потребителям.
К коммутатору SW-812V через разъем EXT (протокол стандарта RS-485) может быть подключен в качестве ведомого коммутатора аудиосигналов SW-812AS, все параметры работы которого задаются через коммутатор SW-812V и сохраняются в его энергонезависимой памяти вместе с параметрами работы видеокоммутатора. Предварительная установка параметров работы коммутатора аудиосигналов может производиться и при отсутствии связи между коммутаторами (новые параметры будут переданы коммутатору аудиосигналов в момент подключения). Подключение коммутатора аудиосигналов возможно в любой момент работы коммутатора видеосигналов, наличие или отсутствие ведомого коммутатора никак не влияет на работу ведущего. Управление коммутатором SW-812V осуществляется как с помощью клавиш, расположенных на передней панели, так и с помощью внешних устройств - выносного пульта или компьютера, подключенного по каналу последовательного интерфейса RS-232С.
Имеющийся в коммутаторе модуль SYNC производит переключение видеоматрицы в момент КГИ внешнего синхросигнала. SYNC имеет высокое входное сопротивление, поэтому второй разъем модуля может использоваться для передачи внешнего синхросигнала шлейфом к другим потребителям.
Коэффициент усиления ведомого коммутатора аудиосигнала устанавливается программно для каждого входа в диапазоне от -7 дБ до +8 дБ ступенчато через 1 дБ. Время повышения выходного уровня аудиосигнала при переключении от минимума до номинала устанавливается программно в диапазоне от 100 мс до 800 мс ступенчато через 100 мс.
Коммутатор этой же фирмы SW-111VAN2 - это компактное устройство, объединяющее в корпусе размером 1U коммутаторы композитного видеосигнала и несимметричного стереоаудиосигнала. Коммутатор принимает на вход сигналы от одиннадцати источников. Нужно отметить, что в этой модели для подключения видеоисточников применяются разъемы RCA, что очень удобно в аппаратных, где такой тип соединений является основным. Дистанционное управление коммутатором с ПК обеспечивается с помощью интерфейса RS-422.
Производственная линейка фирмы KRAMER состоит из большого количества различных коммутаторов: как раздельных для видео- и аудиосигналов, так и совмещенных. Всего фирма выпускает более 60 моделей, способных коммутировать от 2 до 16 источников. Коммутаторы могут выполняться в стандартных рэковых корпусах и в компактном "настольном" варианте. При этом специальный адаптер позволяет устанавливать "настольные" модели в стандартную 19" стойку. Большинство электронных коммутаторов этой фирмы комплектуются программным обеспечением для управления устройствами с компьютера. Рассматривать каждую модель в отдельности вряд ли имеет смысл, поскольку принципы работы этих коммутаторов довольно схожи. Различаются же устройства, в основном, видом коммутируемого сигнала и количеством входов.
Хотелось бы остановиться на наиболее оригинальных с технической точки моделях.
VS-812 - это коммутатор сигналов с 8 входами и 2 выходами. Совместно с видеосигналами коммутируется симметричный стереоаудиосигнал. VS-812 работает как с композитным сигналом, так и с S-video. Тип видеосигнала выбирается для каждого входа индивидуально, на передней панели. На выход коммутатора сигнал подается одновременно в двух форматах: композитном и S-video. Переключение происходит в интервале КГИ, что позволяет получать так называемое "чистое" переключение между источниками в случае получения ими синхросигнала от одного синхрогенератора. Электронные коммутаторы с таким принципом переключения применяют в небольших студиях и эфирных аппаратных, где нет необходимости использовать различные спецэффекты, и требуется просто переключение источников видеосигнала.
Модель VS-2016 представляет собой коммутатор композитного сигнала 16 на 1. Это устройство интересно тем, что имеет возможность расширения стандартных функций. Например, два коммутатора можно сконфигурировать так, получится один коммутатор 32 на 1. Возможна также работа в параллельном режиме для коммутации сигналов S-video, YUV и т.п.

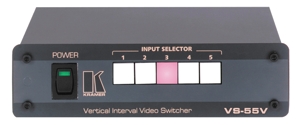

Коммутатор композитного видеосигнала VS-55V способен управлять коммутатором стереоаудиосигнала VS-55A. В этом случае, вместе с переключением видеоисточников, будут переключаться и соответствующие им звуковые источники. В случае необходимости работы с сигналом S-video коммутатор VS-55V может быть заменен на модель VS-55YC.
Для сигналов SDI выпускается коммутатор SD-7308. Он имеет 8 входов, любой из них может автоматически распознавать и принимать как 8-, так и 10-битный SDI-сигнал.
Еще одна особенность данного устройства - наличие встроенного усилителя распределителя 1 на 4 на выходе, позволяющего обойтись без дополнительных внешних распределительных устройств. Встроенный усилитель имеет регулировку уровня сигнала на выходе.
Питерская фирма ПРОФИТТ начала выпуск новой серии модульных коммутаторов ProBox. Используя устройства этой серии, можно создавать небольшие по габаритам комплексы коммутации, распределения и преобразования сигналов. Особенно полезными они могут быть на выездных съемках, когда существенным фактором становится размер оборудования и его вес. В корпус высотой 1 U и глубиной всего 15 см встроены основной и резервный блоки питания, а также 8 слотов для размещения плат. Обычно часть слотов занимает коммутатор (например, 8х8 видео - 4 слота). Оставшиеся слоты могут быть заняты усилителями, преобразователями и т.д. Кроме того, в одном корпусе могут располагаться как видео-, так и аудиокоммутаторы.
На базе этой серии модульных коммутаторов можно выполнить устройства объемом 32x1, 28х1, 16х1, 8х1, 4х1, а также матрицы объемом 16х16, 8x16, 16х8, 8х8, 4x8, 5x5, 8х4, 4х4, 8х2, 4х2. Таким образом, система путем установки дополнительных модулей может быть преобразована из простейшего коммутатора в матрицу. Модули этой серии могут работать с видеосигналами SDI, DVB-ASI, PAL/SECAM, YUV/RGB, YC, с аналоговыми и цифровыми AES/EBU звуками. Управление осуществляется как с локальной панели устройства, так и с дистанционного пульта или компьютера.
© Matrix Engineering Group, 2003
