Инструментарий контроля и настройки:

• Горизонтальное и вертикальное выравнивание (крест белого цвета с максимальной отражающей способностью посередине таблицы, а также малые кресты-мишени ).
• Штриховые миры в виде расходящихся веером клиньев для оценки фокусировки по углам таблицы (максимально контрастные, что облегчает оценку даже в условиях низкой освещенности).
• Окружность диаметром 10'' и толщиной 5 пикселей (для оценки разницы в фокусном расстоянии камер в процессе масштабирования).

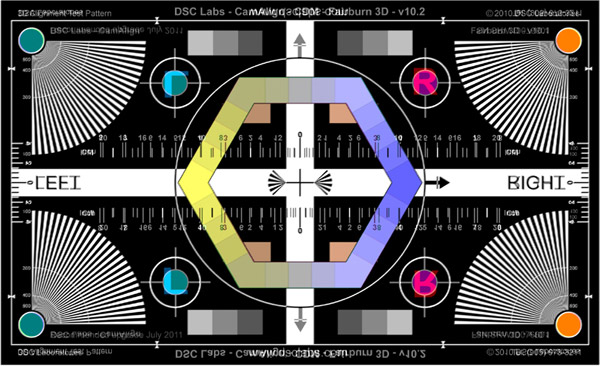

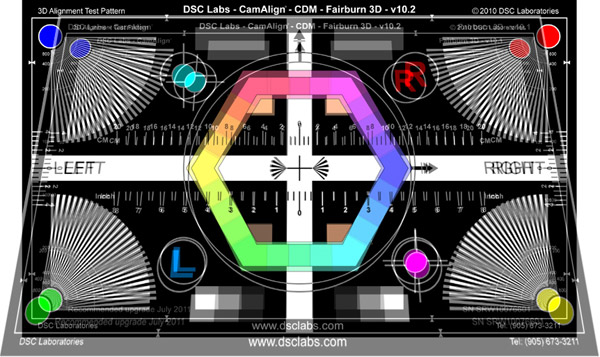

• Коррекция трапецеидальных искажений (цветные круги с белыми окружностями по углам таблицы).
• Горизонтальная шкала в сантиметрах и дюймах (для измерения точной величины интерокулярного параллакса при съемке с параллельным расположением камер).
• Мини-шкала серого для установки яркости, контрастности, баланса белого и уровня чёрного; (в нижней части таблицы справа и слева: логарифмические шаги 1, 6 и 11, дополненные истинным черным цветом в виде фона таблицы).
• Блоки серого с насыщенностью 18% для тех, кто привык работать с кинопленкой (в верхней части таблицы, справа и слева).
• Запатентованный атлас - 24+4 цвета - стандарта ChromaDuMond в форме шестиугольника (что соответствует ориентации диаграммы вектроскопа).
• Слова RIGHT («право») и LEFT(«лево»), расположенные на белых линиях, для определения направления.
• Стрелки UP («верх») и RIGHT («право»), с основанием треугольника 40 пикселей, также для определения направления.
• Красная буква «R» и синяя буква «L», как визуальный и цветовой ориентир (правый красный - левый синий ).
• Круги насыщенных цветов RGB и YCM на максимальном для печати разрешении.
• Веер клиновидных штрихов в центре для контроля фокусировки при масштабировании.
• Шкалы на правом и левом краю для измерения горизонтального и углового отклонения.
• Прецизионно отцентрированный крест в середине таблицы.

Процедуры тестирования для 3D съемки:

• Рекомендуется сначала настроить камеры с объективами по отдельности, прежде чем установить их на стереориг.
• Подготовьте камеры и объективы к съемке.
• Подготовьте стереориг и выставьте на нем нейтральные настройки.
• Затем одновременно установите обе камеры на стереориг.
• Поставьте калибровочную таблицу на С-stand, используя специальный держатель для таблиц.
• Используйте любой измерительный инструмент, от уровня и сантиметровой ленты до лазера, чтобы установить центр таблицы по высоте на одном уровне с центром объективов.
• Таблица должна быть установлена в плоскости съемки, так, чтобы расстояние от центра до верха и низа таблицы совпадало, а также были равными расстояния от цента до правого и левого краёв.
• Осветите таблицу и удостоверьтесь в отсутствии бликов.
• Закрепите объективы, настройте задний фокус.
• Калибровку объектива следует выполнять только на той камере, на которой объектив будет использоваться при съемке. Заводская калибровка корректно отрабатывается не co всеми сенсорами камер. Установите объектив в положение максимально широкого угла. Добейтесь, чтобы центральное перекрестье располагалось точно по центру видоискателя. После чего, используя масштабирование, осуществляйте наезд и отъезд. Перекрестье должно оставаться точно по центру видоискателя. Аналогично, меняя фокусировку, заметьте, не происходит ли сдвига центрального перекрестья. Если в результате этих манипуляций центр таблицы смещается относительно матрицы камеры, объектив нуждается в дополнительной юстировке под конкретный сенсор камеры в условиях сервиса. После того, как удалось «подружить» объектив и камеру, их уже не следует разъединять. Штоки и крепления моторизованных приводов объективов тоже стоит хранить вместе с камерами в смонтированном виде.
• Настройки цветов могут быть сохранены как LUT или Scene Files. Вам предстоит сделать это снова если камеры устанавливаются на стереориг с полупрозрачным зеркалом.
• Пометьте камеру, снимающую с позиции правого глаза, красной лентой («правый красный»). Если используется второй стереориг, то камеру в позиции правого глаза нужно пометить желтым («желтый правый») .
• Камеру, снимающую с позиции левого глаза, помечаем синей лентой («левый синий»). Если используется второй стереориг, то камеру в позиции левого глаза нужно пометить зеленым («зеленый левый»).
• Установите 3D стереориг на головку.
• Начните настройку камер для стереоскопической съемки, обнуляя все предустановки на треногах, головках, крепежах и т.п. Выровняйте головку, выровняйте и закрепите обе крепежные площадки.
• Добейтесь, чтобы камеры с объективами (уже вместе) были установлены на стереориг со светоделительным блоком так, чтобы они были на одном расстоянии от зеркальной отражающей поверхности.
• При установке камер бок о бок, убедитесь, что их положение совпадает по передней или задней линии.
• Удостоверьтесь, что фокус, диафрагма и масштабирование настроены одинаково.
• Даже лучшие стереориги могут иметь небольшие отклонения, поэтому наличие настроечной таблицы в стереосъемке является эталонным репером для юстировки положения и цветовой калибровки двух камер. Кроме того, если начинать со съемки таблицы, у специалистов пост-продакшен появляется инструмент для последующей корректировки и сведения изображения.
• При использовании зеркального стереорига со светоделительным блоком, лучше всего производить контроль получаемого изображения на 3D мониторе в режиме Overlay 50/50 с одновременным выводом сигналов с обеих камер.
• Выставьте настройки интерокулярного расстояния и конвергенции в нейтральное положение (это называется «Нулевым интерокулярным параллаксом»).

Целью здесь является настройка камер таким образом, чтобы обе они видели одно и то же, а также обеспечивали одинаковую насыщенность и цветопередачу. После такой настройки, сдвиги конвергенции и интерокулярного расстояния настраиваются очень просто и быстро. Во время подготовки к съемке и при переходе от сцены к сцене, рекомендуются контрольные проверки калибровки. В пост-продакшен таблица служит инструментом для соотнесения параметров обеих камер. Камеры должны точно совпадать по следующим показателям:

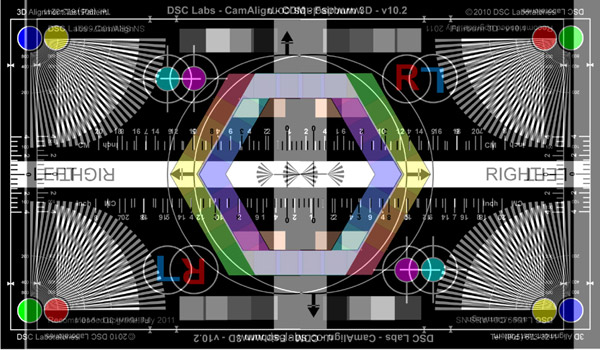

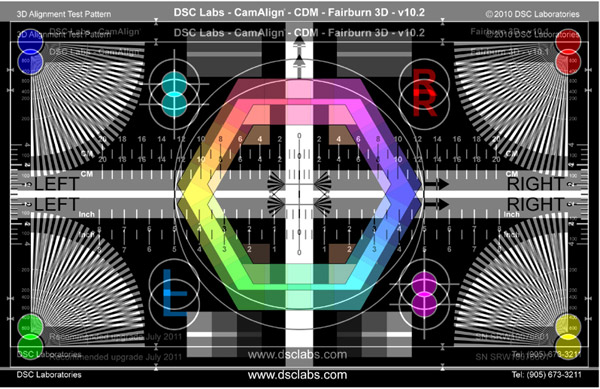

1. Горизонтальное выравнивание

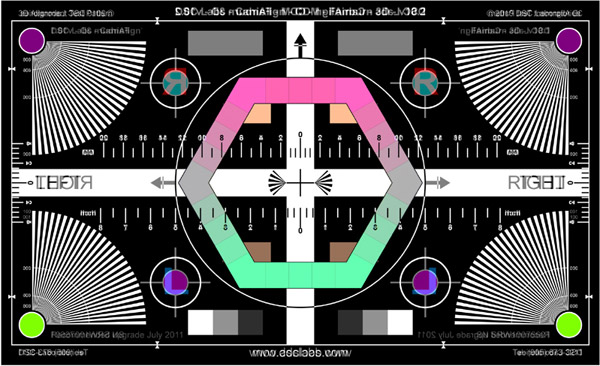

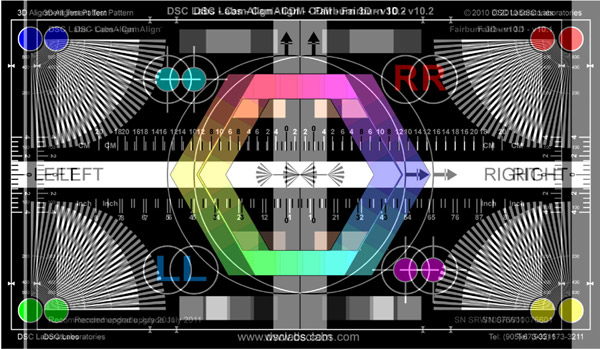

2. Вертикальное выравнивание

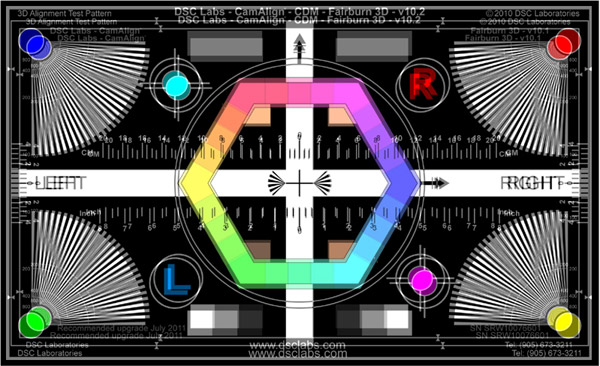

3. Уровень масштабирования
4. Фокусное расстояние
5. Угол наклона
6. Диафрагма
7. Баланс черного / белого / градации серого / цветопередача
8. Внешняя синхронизация (genlock)
9. Синхронность затвора
10. Одинаковая длина кабелей от камер до рекордеров, маршрутизаторов и мониторов.

При совпадении всех этих параметров, настроечная таблица становится инструментом для точного определения положения и камер и выявления необходимых подстроек.

* Ключевой момент: Снимите отражатель и линзу с небольшого лампового светильника, чтобы между стереоригом и таблицей оказалась только голая лампа. После этого посмотрите: если вы видите 2 лампы и 1 таблицу, интерокулярный параллакс не равен нулю. Если вы видите 1 лампу и 1 таблицу, достигнуто положение нулевого параллакса.

Настройки цветности при работе с зеркальным стереоригом со светоделительным блоком должны производиться таким образом, чтобы цветопередача обеих камер соответствовала атласу цветов ChromaDuMond на таблице. Сохраните настройки со смещением от светоделительного зеркала в файле настроек объектива или как часть LUT.

Полевые съемки:

>
• Измерьте расстояние до таблицы и запишите его, а также запишите фокусное расстояние.
• Используйте настроечную таблицу при первой настройке оборудования утром, и затем перед каждой сценой, чтобы специалисты пост-продакшен имели базисную информацию для цветокоррекции и коррекции отклонений.

Перед каждой сценой или в начале каждой новой пленки.

>
• Закройте левую сторону таблицы, включите только камеру в позиции «правого глаза».
• Закройте правую сторону таблицы, включите только камеру в позиции «левого глаза».
• Произведите съемку таблицы обеими камерами.
• Было бы полезно сначала устанавливать показатель конвергенции на бесконечность, чтобы показать текущее интерокулярное расстояние.
• Затем установите необходимый угол конвергенции для съемки таблицы. После этого выставите такую конвергенцию, которая нужна для текущей сцены.
• Привязка расстояния от камеры до снимаемой сцены к расстоянию до настроечной таблицы облегчает работу специалистам пост-продакшен.
• Предварять съемки любой сцены съемками настроечной таблицы должно стать хорошей привычкой.
• Снимайте настроечную таблицу перед щелчком хлопушки, символизирующим начало съемки.
• Еще одна полезная привычка – по окончании съемки сцены также фиксировать изображение таблицы для выявления возникших отклонений в положении камер.

В пост-продакшен:

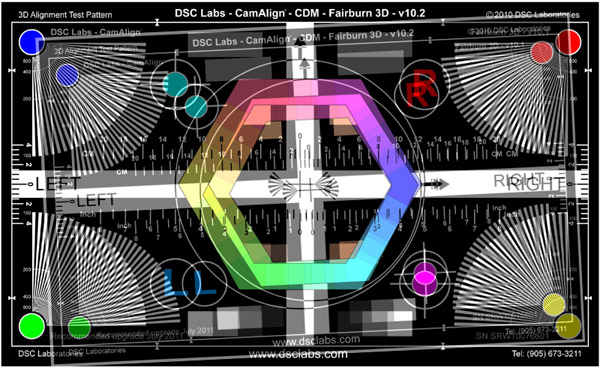

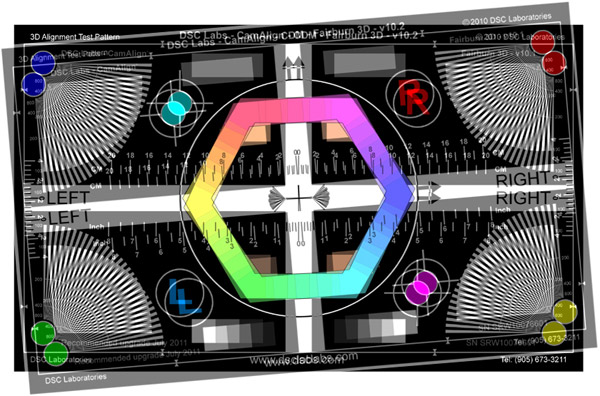

При сведении материала, отснятого с 2 камер, используйте таблицу как инструмент для проверки вертикального и горизонтального положения камер, масштабирования, угла наклона, конвергенции и т.п.
