В условиях сложной экономической ситуации многие телекомпании вынуждены находить новые способы экономии средств при выборе оборудования. В подобной ситуации стали более актуальными универсальные решения, позволяющие организовать студийное вещание на базе имеющихся камкордеров, входящих, например, в состав ТЖК.
Популярная P2-камера Panasonic AG-HPX500E, которая стала одним из бестселлеров компании Panasonic как первая плечевая HD-камера 2/3” доступной ценовой категории, может быть при помощи системы камерного канала превращена в полноценное студийное решение. Ее использование возможно в составе как однокамерной, так и многокамерной студии, а также в составе ПТС.
Краткие характеристики Panasonic HPX500E:
Адаптер камерного канала AG-CA300G устанавливается на камеру на место штатного аккумулятора, питание может осуществляться как от базовой станции AG-BS300E, так и от накамерного аккумулятора. AG-CA300G позволяет обмениваться с камерным каналом аудио-видео сигналами, сигналами служебной связи, синхронизации, Tally и пр.Дистанционное управление основными функциями камеры можно осуществлять при помощи уже существующего пульта дистанционного управления AJ-RC10G или более простого, недавно выпущенного ПДУ AG-EC4G, подключаемого к базовой станции.
Камерный адаптер AG-CA300
В качестве студийного видоискателя используется 8 дюймовый монитор BT-LH80WUE. Также можно пользоваться и штатным 1,5-дюймовым видоискателем. Чтобы контролировать на нём обратный видеосигнал, необходим блок интерфейса видоискателя AG-YA500G.
Интерфейс видоискателя AG-YA500
Особенностью данного решения является то, что подключение адаптера камерного канала к базовой станции осуществляется при помощи всего трех кабелей: кабеля питания со специальными разъёмами и двух коаксиальных кабелей с разъёмами BNC. Кабели могут быть изготовлены по месту самостоятельно из кабелей сторонних производителей, соответствующих данному типу сигналов. А можно приобрести готовые кабели от CANARE, но только стандартной длины (три кабеля в общей оплётке) 25, 50 и 100 метров. По одному из коаксиальных кабелей идет программный сигнал HD/SD-SDI, по второму – обратный видеосигнал. Сигналы GENLOCK, INTERCOM, REMOTE, TALLY укладываются в транспортные потоки SDI.
Большим преимуществом этого студийного решения на базе Panasonic AG-HPX500E является возможность организации многокамерной съемки. Камерные системы могут быть объединены между собой для создания полноценного многокамерного студийного решения, которое может использоваться как в студии, так и в ПТС. А благодаря полностью цифровому тракту (SDI) система не ухудшает качество передаваемого сигнала. Универсальность системы позволяет использовать ее для широкого спектра полевых и студийных задач. Максимальная дистанция камерного канала в режиме HD – 100м. (питание от базовой станции), в режиме SD – 300м. (питание не от базовой станции).
В состав камерной системы входят: базовая станция AG-BS300E, камерный адаптер AG-CA300G, выносной пульт управления AG-EC4G (или AJ-RC10G) и интерфейс видоискателя AG-YA500G (если необходим).Данная камерная система изначально создавалась для камеры AG-HPX304ER, но совместима и с другими камкордерами от Panasonic:
P2HD: AG-HPX304ER, AG-HPX500E, AJ-HPX3700G, AJ-HPX2700, AJ-HPX3000G, AJ-HPX2100E, AJ-HPX2000P.
DVCPROHD: AJ-HDX900E.
Портативные системы управления камерами для самых популярных плечевых камкордеров Panasonic форматов P2HD и DVCPROHD выпускаются компанией с ноября 2009 года.
Популярная P2-камера Panasonic AG-HPX500E, которая стала одним из бестселлеров компании Panasonic как первая плечевая HD-камера 2/3” доступной ценовой категории, может быть при помощи системы камерного канала превращена в полноценное студийное решение. Ее использование возможно в составе как однокамерной, так и многокамерной студии, а также в составе ПТС.

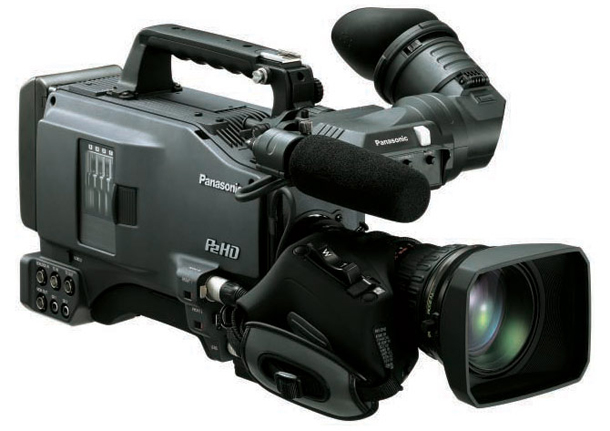

Краткие характеристики Panasonic HPX500E:
- Камкордер 2/3” формата P2HD, позволяющий записывать видео 1080i/1080p/720p/480i/480p/576i/576p с частотой кадров 60, 50, 30, 25 или 24 Гц;
- Форматы записи: DVCPRO HD, DVCPRO 50, DVCPRO, DV;
- Четыре слота для карт памяти P2;
- Наличие GENLOCK и TIMECODE in/out
- Наличие HD/SD-SDI выхода (кроме традиционных);
- 4 канала аудио.
Адаптер камерного канала AG-CA300G устанавливается на камеру на место штатного аккумулятора, питание может осуществляться как от базовой станции AG-BS300E, так и от накамерного аккумулятора. AG-CA300G позволяет обмениваться с камерным каналом аудио-видео сигналами, сигналами служебной связи, синхронизации, Tally и пр.Дистанционное управление основными функциями камеры можно осуществлять при помощи уже существующего пульта дистанционного управления AJ-RC10G или более простого, недавно выпущенного ПДУ AG-EC4G, подключаемого к базовой станции.
Камерный адаптер AG-CA300
- Эл. питание: Вх.: 24В (24~16В) / 4A, постоянного тока.
- Внешний вх.: 12В / 6A, постоянного тока.
- Вых.: 13В / 5A, постоянного тока.
- Вес: 1,4кг.
- Выходы: BS OUT (BNC), GENLOCK OUT (BNC), REMOTE (10-pin), INCOM (XLR-5), CA VF (D-sub, 15-pin), RET (BNC)
- Входы: SDI IN (BNC), BS IN (BNC), DC IN (BNC), RET SW (6-pin), BATTERY IN (2-pin)
- Переключатели: MIC ON/OFF, CALL, RET SW
- В комплекте: Кабели (Remote Cable, Monitor Cable), Аккумуляторная площадка.
В качестве студийного видоискателя используется 8 дюймовый монитор BT-LH80WUE. Также можно пользоваться и штатным 1,5-дюймовым видоискателем. Чтобы контролировать на нём обратный видеосигнал, необходим блок интерфейса видоискателя AG-YA500G.
Интерфейс видоискателя AG-YA500
- Эл. питание: ±5.6В / 0.06A, постоянного тока
- Вес: 410гр.
- Выходы: CAM LENS (12-pin male), VF (20-pin female)
- Входы: LENS (12-pin male), CAM VF (20-pin female), CAM VF (D-sub,15pin)
Особенностью данного решения является то, что подключение адаптера камерного канала к базовой станции осуществляется при помощи всего трех кабелей: кабеля питания со специальными разъёмами и двух коаксиальных кабелей с разъёмами BNC. Кабели могут быть изготовлены по месту самостоятельно из кабелей сторонних производителей, соответствующих данному типу сигналов. А можно приобрести готовые кабели от CANARE, но только стандартной длины (три кабеля в общей оплётке) 25, 50 и 100 метров. По одному из коаксиальных кабелей идет программный сигнал HD/SD-SDI, по второму – обратный видеосигнал. Сигналы GENLOCK, INTERCOM, REMOTE, TALLY укладываются в транспортные потоки SDI.
Большим преимуществом этого студийного решения на базе Panasonic AG-HPX500E является возможность организации многокамерной съемки. Камерные системы могут быть объединены между собой для создания полноценного многокамерного студийного решения, которое может использоваться как в студии, так и в ПТС. А благодаря полностью цифровому тракту (SDI) система не ухудшает качество передаваемого сигнала. Универсальность системы позволяет использовать ее для широкого спектра полевых и студийных задач. Максимальная дистанция камерного канала в режиме HD – 100м. (питание от базовой станции), в режиме SD – 300м. (питание не от базовой станции).
В состав камерной системы входят: базовая станция AG-BS300E, камерный адаптер AG-CA300G, выносной пульт управления AG-EC4G (или AJ-RC10G) и интерфейс видоискателя AG-YA500G (если необходим).Данная камерная система изначально создавалась для камеры AG-HPX304ER, но совместима и с другими камкордерами от Panasonic:
P2HD: AG-HPX304ER, AG-HPX500E, AJ-HPX3700G, AJ-HPX2700, AJ-HPX3000G, AJ-HPX2100E, AJ-HPX2000P.
DVCPROHD: AJ-HDX900E.
Портативные системы управления камерами для самых популярных плечевых камкордеров Panasonic форматов P2HD и DVCPROHD выпускаются компанией с ноября 2009 года.
Китаина Натаван, Корпорация DNK
